描述
此規格書適應於EYA-C01200010 型號。
Thepurpose ofthedocumentistospecifythefunctionalrequirementsofa12Wswitching powersupply.
輸入特性
2.1輸入電壓(InputVoltage):
額定電壓(NominalVoltage):100-240Vac
調整範圍（VariationRange）:90-264Vac
2.2輸入頻率（InputFrequency）:
額定頻率（NominalFrequency）:50-60Hz
調整頻率（VariationFrequency）:47-63Hz
2.3輸入電流(InputCurrent):
當輸入交流電壓為額定值的下限時,輸出電壓負載滿載，最大輸入交流電流2.0A。
2.0ArmsmaxAtanyinputvoltageandrated,DCoutputratedload.
2.4浪涌電流(inrushCurrent):
輸出額定負載環境溫度25℃，輸入240Vac冷態起動電源最大浪涌電流小於30A。
30AmpsMax.Coldstartat240Vacinput,withratedloadand25℃ambient.
2.5AC漏電流(AcLeakageCurrent):
當輸入電壓240Vac時，最大漏電流為0.25mA。
0.25mAMaxAt240Vacinput.
輸出特性
3.1輸出功率(PowerOutput);
電壓最小負載最大負載峰值電流輸出功率
VoltageMin.LoadMax.LoadPeakOutputPower
+12.0Vdc0A 2.0A 2.5A 24.0W
3.2負載特性/調整率(CombinedLoad/LineRegulation):
電壓最小空載電壓最大空載電壓線性調整負載調整
VoltageMin.VoltageMax.VoltageLineRegulationLoadRegulation
+12.0Vdc11.8V 13.4V ±3% ±5%
3.3波紋和噪音（RippleAndNoise）:
測試條件：任何負載正常工作下，使用示波器頻寬為20MHz連線到適配器的輸出端，同時輸出端並連一個4.7uF的電解電容和一個0.1uF的瓷片電容。
TherippleandnoiseareasfollowswhenmeasurewithMax.Bandwidthof20MHzandParallel4.7uF/0.1uF,crossedconnectedattestingpoint.
電壓最大波紋最大噪音
Voltage RippleAndNoise(Max.)
+12.0Vdc120mVp-p
3.4啟動延遲時間(TurnOnDelayTime):
當輸入115Vac和輸出最大負載時,最大啟動時間為2S。
2secondMax.At115VacinputandoutputMax.Load.
3.5上升時間(RiseTime):
當輸入115Vac和輸出最大負載時最大時間為40mS。
40mSMax.At115VacinputandoutputMax.Load.
3.6保持時間(HoldUpTime):
當輸入115V和輸出最大負載時,最小保持時間為5mS。
5mSMin.At115VacinputandoutputMax.Load.
3.7效率(Efficiency):
當輸入100Vac和輸出最大負載時,最小80%。
80%Min.At100VacinputandoutputMax.Load.
當輸入240Vac和輸出最大負載時，最小82%。
82%Min.At240VacinputandoutputMax.Load.
3.8過沖(overshoot):
在電源開啟或關閉的時候,最大15%。
15%Max.Whenpowersupplyatturnonorturnoff.
保護功能
4.1短路電路保護:
ShortCircuitProtection:
該電源供給器在短路解除時,能恢復正常工作。
Thepowersupplywillbeautorecoveredwhenshortcircuitfaultsremove.
4.2過流保護(OvercurrentProtection)：過流故障排除後，電源將自動恢復正常工作。
Thepowersupplywillbeautorecoveredwhenovercurrentfaultsremove.
4.3過壓保護(OverVoltageProtection)
當輸出電壓超過額定電壓時,電源將保護,故障排除後不能恢復正常工作。
Thepowersupplywillnotbeautorecoveredwhenfaultsremove.
環境要求
5.1工作溫度(OperatingTemperature):
0℃~40℃,滿載,正常工作(FullloadNormaloperation)。
0℃to40℃,FullloadNormaloperation.
5.2儲存溫度(StorageTemperature):-20℃to85℃,帶外殼(Withpackage).
5.3工作濕度(RelativeHumidity):
5%(0℃)～90%(40℃),72小時,滿載,正常工作
5%(0℃)～90%(40℃)RH,72Hrs,FullloadNormaloperating.
5.4振動(Vibration):
1、測試標準:國際電工電子委員會Operating:IEC721-3-33M3
5～9Hz,A=1.5mm加速度（9～200Hz,Acceleration5m/s2）
2、運輸（Transportation）：IEC721-3-22M2
5-9Hz，A=3.5mm
9～200Hz,加速度Acceleration=5m/S2
200～500HZ,加速度Acceleration=15m/S2
3、軸向振動（Axes,10cyclesperaxis）.
在測試過程中不能出現永久性的損壞。
Nopermanentdamagemayoccurduringtesting.
在電源開啟和關閉後，樣機能夠恢復到最初條件。
Theproducthastorestorsitsoriginalsituationafterpoweroff/on.)
5.5跌落試驗(Dropping)(Packed):
一個角,三個棱,六個面。
1corner,3edges,and6surfaces
高度76cmHeight:76cm
安全及EMC要求
6.1安全:符合CE,PSE認證標準。
6.2高壓(DIELECTRICSTRENGTH)：（測試方法按下面接線圖）
(Primarytosecondary)：3000Vac/5mA/60s.
結構參數
7.1外殼(enclosure):
外殼尺寸:L86*W47.5*H30mm
Thepowersupplysize:L86*W47.5*H30mm

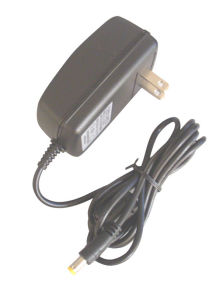

12V2A電源
