參考標準：DL/T911-2004
產品簡介

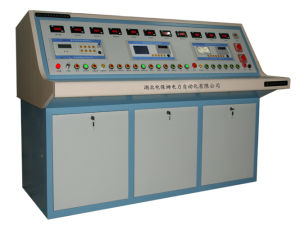

DBBH-3000變壓器電氣特性綜合測試台適用供配電系統，電力變壓器製造廠，工礦等企業單位，能真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗，準確的測量電力變壓器直流電阻，變比，實施狀態診斷，確保全全運行，為監測或製造變壓器提供了可靠的數據。
產品特性
1．本綜合台能完成5000kVA以下的空載試驗，6300kVA以下的空負載試驗、變比組別試驗、直流電阻試驗、絕緣電阻試驗、阻抗實驗、三倍頻感應耐壓試驗及交流耐壓試驗於一體。
2．測量參數字顯示，測量參數選單顯示，參數設定等。
3．綜合台上特別設計有日期、星期、時間、溫度、濕度等功能，以備試驗工作人員在測試中填表（建檔）專用。
4．所有測試數據即能顯示又將測試結果列印輸出，消除人為的讀數誤差和節省大量的計算時間。
採用顯示、操作分類設計，觀查視角好，操作方便。
技術指標
測試項目
變壓器變比測試/直流電阻測試/空載損耗測試/負載損耗測試/交流耐壓測試/感應高壓測試/倍頻試驗
測量範圍
1.電壓：0~450V精度：0.1級
2.電流：0~5A精度：0.1級（百分比電流值）
3.交流耐壓試驗：0~100kV可調
4.高電壓測量：0~100kV精度：1.0級
外形尺寸
長×寬×高2080×980×1380（mm）
擴充量程 CT擴充量程分布是：2.2/5、5/5、10/5、20/5、50/5、100/5、150/5、200/5、300/5A，
由操作者根據被試品容量選擇
主要作用
用於測試開關觸點、斷路器接點、母線、接點、SF6開關、各種連線、熔斷器及鐵路的連線的直流電阻。工作原理：M400利用一個可控矽整流電路進行調整測試電流預定值，此電流經過整流、濾波後被施加在被測樣品，直接測出阻值。在這個電流中，電壓施加在未知的被測電路和已知阻值的電路後進行比較，讀數顯示在數字安培計上。測式原理採用四端測試方式，四端連線的方式被用於被測的未知電阻及其並聯的電路上，測試電路及其選擇開關決定測試範圍。
6安全措施編輯
1、使用本儀器前必須認真閱讀本手冊。 2、儀器的操作者應具備一般電氣常識。 3、儀器使用避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。 4、儀表應避免劇烈振動。 5、測試完畢後一定要等放電報警聲停止後再關閉電源，拆除測試線。 6、測量無載調壓變壓器，一定要等放電指示報警音停止後，切換檔位。 7、在測試過程中，禁止移動測試夾和供電線路。
注意事項
1、對無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。 2、對感抗性測試對象，在沒有放完電（蜂鳴器鳴響時）情況下，不允許拆除測試線，以免遭電擊。 3、測試過程中遇到外部AC220V突然斷電，儀器將開始自動放電，此時不允許立即拆除測試線，5分鐘後方可拆線。
