龍武橋

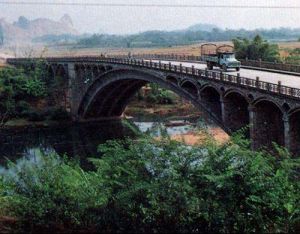

龍武橋位於廣西龍武至檀圩公路,跨越鳴岢江,於1980年竣工。主跨為1孔100m石肋雙曲拱橋,引橋為15孔雙曲拱,全長331.5m。主跨為懸鏈線無鉸拱,拱矢度1/8,矢高12.5m,橋淨寬9+2x1.0(m)人行道 。拱圈為4肋3全波加兩懸半波平背式結構。上部結構採用不同截面型式的花崗岩粗料石砌築。

摘要

龍武橋位於廣西龍武至檀圩公路,跨越鳴岢江,於1980年竣工。主跨為1孔100m石肋雙曲拱橋,引橋為15孔雙曲拱,全長331.5m。主跨為懸鏈線無鉸拱,拱矢度1/8,矢高12.5m,橋淨寬9+2x1.0(m)人行道
。拱圈為4肋3全波加兩懸半波平背式結構。上部結構採用不同截面型式的花崗岩粗料石砌築。

簡介

【橋長】331.5m
【橋寬】9+2x1.0(m)
【材質】花崗岩粗料石
【成橋時間】1980年
【地理位置】廣西龍武至檀圩公路

結構

該橋採用滿堂腳手架施工,施工程式為先中間兩肋,後邊旁兩肋,拱肋塊石兩環錯縫砌築,每環砌完都在拱頂進行土法尖拱。主跨為1孔100m石肋雙曲拱橋,引橋為15孔雙曲拱,全長331.5m。主跨為懸鏈線無鉸拱,拱矢度1/8,矢高12.5m,橋淨寬9+2x1.0(m)人行道。拱圈為4肋3全波加兩懸半波平背式結構。上部結構採用不同截面型式的花崗岩粗料石砌築。
