齒輪螺旋線樣板

齒輪螺旋線樣板是一種性能穩定可靠的標準計量器具。

名稱

中文名稱：齒輪螺旋線樣板

英文名稱：The helix master of gear

定義

1、齒輪螺旋線樣板

（見圖1）。它的螺旋線齒面是檢定各種螺旋線儀器的標準，用於傳遞齒輪螺旋線參數量值、修正儀器示值、確定儀器示值誤差。

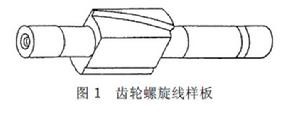

圖1

2、漸開線螺旋面

平面沿著一個固定的圓柱面作純滾動時，此平面上的一條以恆定角度與基圓柱的軸線傾斜交錯的直線在固定空間內展開的軌跡曲面（見圖2）。

圖2

技術要求

1、樣板應採用性能穩定的材料製造，如鉻鎢錳鋼（CrWMn）或軸承鋼（GCr15）等。

2、樣板工作面硬度不低於60HRC。

3、樣板在淬火處理後，應進行冰冷處理、消除應力處理及去磁處理。

4、樣板熱處理後應將頂尖孔內的殘餘物質徹底清洗乾淨，避免日後產生鏽蝕無法使用。

5、樣板非工作面應進行防鏽處理。

6、樣板在三個檢定周期內，其螺旋角變化量不應超出檢定規程規定的不確定度範圍。
