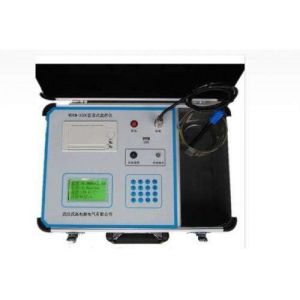

鹽密儀簡介
鹽密儀除具有測量鹽密外，還可以測量溶液的電導率、溫度等。整機以其測量精度高、讀數直觀、使用方便、靈活等特點。鹽密儀特性
鹽密儀是以單片機為核心，採用精細分段、智慧型預測等測量方法。鹽密儀參數
2.1. 測量精度鹽 密：解析度0.0001位，滿量程精度優於±2%
溫 度：解析度0.1位，精度優於±0.5℃
電導率：解析度為所用電極量程的1/1000，滿量程精度≤±2%
2.2. 使用條件
環境溫度：0℃ ～ 50℃
相對濕度： ≤80%
電 源：AC220V ±10% 。
儀器的保養與維護
本電極是二個鍍鉑黑的鉑片(鉑黑電極)構成，其電極常數為0.80～1.20範圍。電導電極的電極頭容易損壞。測量時，小心勿碰撞容器，以免損壞。電導電極在測量很低電導率的溶液時，應選用溶解度小的中性玻璃，石英或塑膠材質的容器。為防止鍍鉑黑電極使用時產生鉑黑的惰化，必須在使用前與使用後浸在蒸餾水中。一旦發現鍍鉑黑的電極產生惰化，可用蒸餾水沖洗或重新配置鉑黑電極。附錄
1. GB/T 1634-1996《高壓架空線路和發電廠、變電所環境污穢分級及外絕緣選擇標準》中有關線路和發電廠、變電所污穢等。污染 等級 | 污 濕 特 征 | 鹽密（mg/cm²） | |
線 路 | 發電廠、變電所 | ||
0 | 大氣清潔地區及離海岸鹽場50Km以上無明顯污染地區 | ≤0.03 | / |
Ⅰ | 大氣輕度污染地區，工業區和人口低密集區，離海岸鹽場10—50Km地區，在污閃季節中乾燥少霧（含毛毛雨）或雨後較多時。 | >0.03-0.06 | ≤0.06 |
Ⅱ | 大氣中等污染地區，輕鹽鹼和爐煙污穢地區，離海岸鹽場3—10Km地區在污閃季節中潮濕多霧（含毛毛雨）但雨量較少時。 | >0.06-0.10 | 0.06-0.10 |
Ⅲ | 大氣污染較嚴重地區，重霧和重鹽鹼地區，近海岸鹽場1—3Km地區，工業與人口密度較大地區，離化學污源和爐煙污穢300—1500Km的較嚴重污穢地區。 | >0.10-0.25 | 0.10-0.25 |
Ⅳ | 大氣特別嚴重污染地區，離海岸鹽場1Km以內，離化學污源和爐煙污穢300M以內的地區。 | 0.25-0.35 | 0.25-0.35 |
2. 污穢等級下的爬電比距規定
污染 等級 | 爬電比距（ cm / kV ） | |||
輸電線路 | 發電廠、變電所 | |||
220kV以下330 | 330 kV以下 | 220 kV以下 | 330 kV以下 | |
0 | 1.39（1.60） | 1.45（1.60） | / | / |
Ⅰ | 1.39-1.74 （1.60-2.00） | 1.45-1.82 （1.60-2.00） | 1.60 （1.84） | 1.60 （1.76） |
Ⅱ | 1.74-2.17 （2.00-2.50） | 1.82-2.27 （2.00-2.50） | 2.00 （2.30） | 2.00 （2.20） |
Ⅲ | 2.17-2.78 （2.50-3.20） | 2.27-2.91 （2.50-3.20） | 2.50 （2.88） | 2.50 （2.75） |
Ⅳ | 2.783.30 （3.20-3.80） | 2.91-3.45 （3.20-3.80） | 3.10 （3.57） | 3.10 （3.14） |
註： 1）線路和發電廠、變電所爬電比距計算時取系統最高工作電壓，上表（ ）內數字為按額定電壓計算值。
2）計算各污級下的絕緣強度時仍用幾何爬電距離。由於絕緣子爬電距離的有效係數需根據大量的人工與自然污穢試驗的結果確定，目前難以——列出，見參考件3。
3）對電站設備0級（220KV及以下爬電比距為1.48CM/KV、330KV及以上爬電比距為1.55CM/KV），目前保留作為過渡時期的污級。
3. 發電廠、變電所設備的鹽密測量建議
發電廠、變電所中運行的設定各種各樣，具有代表性的一種是棒形支柱絕緣，其鹽密測量方法可採取：
1) 測量鹽密的取樣設備為普通型懸式絕緣子，而變電設備取樣應逐步過渡到以支柱絕緣子為主。在測量棒式支柱小絕緣子的鹽密時，原則上也測上、中、下三個傘裙，取其平均值。每個傘裙從上一個傘裙的下邊緣到下一個傘裙的上邊緣。
2) 需測量變電所其它型式的絕緣子的鹽密時，也要考慮與普通棒形支柱絕緣子的差別。例如直徑大的套管的瓷表面的鹽密則比支柱絕緣子的小。
3) 在支柱絕緣子測量鹽密值（在普通支柱絕緣子上取樣）確定污穢定級一般應：
污穢等級 | Ⅰ | Ⅱ | Ⅲ | Ⅳ |
鹽密（mg/cm²） | ≤0.02 | 0.02-0.05 | 0.05-0.1 | 0.1-0.2 |
註：0級鹽密值小於0.02
常用絕緣子表面積及泄露距離一覽表
序號 | 絕緣子型號 | 上表面積 cm2 | 下表面積 cm2 | 總表面積 cm2 | 泄露距離 mm | 生產廠家 |
1 | FC70～FC120/146（127） | 566 | 1083 | 1649 | 320 | 四川自貢塞迪維爾鋼化玻璃絕緣子有限公司 |
2 | BC8～BC12/146（127） | 566 | 1083 | 1649 | 320 | |
3 | FC160/155（146，170） | 825 | 1492 | 2317 | 380 | |
4 | BC160/155（146，170） | 825 | 1492 | 2317 | 380 | |
5 | FC210/170 | 854 | 1458 | 2312 | 400 | |
6 | FC300/195 | 1020 | 2157 | 3177 | 485 | |
7 | FC7P～FC12P/146 | 611 | 1392 | 2003 | 400 | |
8 | BC8P～BC12P/146 | 611 | 1392 | 2003 | 400 | |
9 | FC70P～FC120P/146 | 881 | 1646 | 2527 | 450 | |
10 | BC80P～BC120P/146 | 881 | 1646 | 2527 | 450 | |
11 | FC16P/155（170） | 895 | 1794 | 2689 | 450 | |
12 | FC160P/170（155） | 1198 | 2541 | 3739 | 550 | |
13 | FC210P/170 | 1183 | 2536 | 3719 | 550 | |
14 | FC300P/195 | 1627 | 3718 | 5345 | 690 | |
15 | FC70D～FC120D/127（146） | 1184 | 1203 | 2387 | 365 | |
16 | FC160D/146（155） | 1500 | 1769 | 3269 | 380 | |
17 | FC210D/155（170） | 1433 | 1468 | 2901 | 375 | |
18 | LXY-70 LXY4-70 | 648 | 862 | 1510 | 320 | 南京電氣集團有限公司（原南京電瓷總廠） |
19 | LXY-100 | 548 | 862 | 1410 | 320 | |
20 | LXY-120 | 648 | 862 | 1510 | 320 | |
21 | LXY-160 LXY3-160 LXY4-160 | 773 | 1325 | 2098 | 380 | |
22 | LXY3-210 | 859 | 1459 | 2318 | 390 | |
23 | LXY-240 | 859 | 1459 | 2318 | 390 | |
24 | LXY-300 | 1097 | 2041 | 3138 | 485 | |
25 | LXHY-70 LXHY4-70 | 870 | 1378 | 2248 | 400 | |
26 | LXHY5-70 | 975 | 1601 | 2576 | 450 | |
27 | LXHY4-100 | 975 | 1601 | 2576 | 450 | |
28 | LXHY4-120 | 975 | 1601 | 2576 | 450 | |
29 | LXY3-210 | 859 | 1459 | 2318 | 390 | |
30 | LXY-240 | 859 | 1459 | 2318 | 390 | |
31 | LXY-300 | 1097 | 2041 | 3138 | 485 | |
32 | LXHY-70 LXHY4-70 | 870 | 1378 | 2248 | 400 | |
33 | LXHY5-70 | 975 | 1601 | 2576 | 450 | |
34 | LXHY4-100 | 975 | 1601 | 2576 | 450 | |
35 | LXHY4-120 | 975 | 1601 | 2576 | 450 | |
36 | LXHY3-160 LXHY4-160 | 993 | 1806 | 2799 | 450 | |
37 | LXHY5-160 LXHY6-160 | 1256 | 2415 | 3671 | 545 | |
38 | LXHY4-210 | 1256 | 2415 | 3671 | 545 | |
39 | LXAY-120 | 946 | 784 | 1730 | 360 | |
40 | LXZY-160 | 1256 | 2415 | 3671 | 545 | |
41 | LXZY-210 | 1256 | 2415 | 3671 | 545 | |
42 | LXZY-300 | 1811 | 3152 | 4963 | 635 | |
43 | XP-70 | 674 | 917 | 1591 | 295 | 大連電瓷廠 |
44 | XP-100 | 670 | 807 | 1477 | 295 | |
45 | XP-160 | 681 | 891 | 1572 | 305 | |
46 | XP-210 | 874 | 1112 | 1986 | 335 | |
47 | XP2-210 | 950 | 1337 | 2287 | 370 | |
48 | XP1-300 | 127 | 1994 | 2121 | 485 | |
49 | XWP1-70 | 1162 | 861 | 2023 | 400 | |
50 | XWP2-70 | 1162 | 861 | 2023 | 400 | |
51 | XWP2-100 | 1288 | 1208 | 2496 | 450 | |
52 | XWP2-160 | 1551 | 1208 | 2759 | 450 | |
53 | XWP-210 | 1423 | 1360 | 2783 | 450 | |
54 | XDP-70C | 336 | 382 | 718 | 160 | |
55 | XDP-70CN | 336 | 382 | 718 | 160 | |
56 | XWP-7 | 1210 | 803 | 2013 | 410 | |
57 | X-4.5 | 645 | 805 | 1450 | 300 | |
58 | XP-7 | 685 | 715 | 1400 | 290 | |
59 | XP-10 | 645 | 805 | 1450 | 295 | |
60 | LXP-7 | 685 | 715 | 1400 | 290 |
