概述

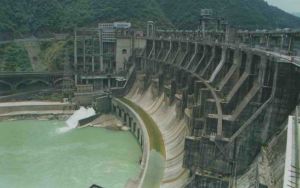

樞紐工程由大壩、壩內式廠房、深井式引水道、泄洪放空底孔、通航建築物及灌溉進水管等部分組成。大壩壩型為定圓心定半徑的混凝土空腹重力拱壩，最大壩高112.5 米，壩頂高程211.5米，壩軸線處半徑為243米，壩頂中心角115度，壩頂軸線弧長488米；採用開敞式表面溢洪道泄洪與高低坎挑流，溢流段共設13個溢流孔口，7個低坎6個高坎，在壩軸線上分布總長263米，堰頂高程193米，溢洪淨寬182米，每孔裝設寬14米，高13 米的鋼弧形閘門，由設在壩頂219.88米高程工作平台的2×45噸固定式門機進行啟閉， 最大下泄流量可達33000秒立米；電站廠房布置在5#至20#壩段、總容積18.4萬立米的弧形空腹內，主廠房安裝4台單機10萬千瓦機組和220千伏開關站；發電引水道布置在左岸9#至12# 溢流壩段，採用壩面進口高壓深孔閘門式單機單管引水，最大引用流量為162秒立米； 泄洪放空底孔在右岸非溢流壩21#壩段，水平總長86米，底孔進口底坎高程為145 米， 正常水位205米可宣洩流量1300秒立米；通航建築物布置在右岸壩肩22#壩段，與大壩軸線成 29 °16"48"的角度，全長1030米，建築物淨高115米，由上下游引航道、兩級垂直橋吊、1: 10的斜坡道、斜面升船機等組成，設計最大船隻過壩重量80噸，年單向通航能力為貨物10萬噸，木材10萬立方米；右岸23#至24#非溢流壩段內的灌溉引水管進口底部高程178米，現已改建為水電站的進水管道。
其他資料
樞紐於1970年10月1日動工，1978年5月1日第1台投產發電，大壩工程1979年一季度基本完成，同年12月4台機組全部安裝完畢投入運行。
水庫以發電為主，兼有防洪、航運等綜合效益。電站設計年發電量20.43億千瓦小時，保證出力10.3萬千瓦，豐水季節滿負荷發電，枯水季節則擔負尖峰負荷，與柘溪等水電站和其他火電廠進行補償調節；水庫汛期預留防洪庫容2.8億立米，可削減下游沅水控制站桃源洪峰流量1400-1600秒立米；可改善上下游通航里程145公里，上游回水與猛洞河銜接，對發展旅遊業十分有利。
