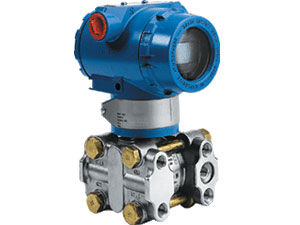

用於在高工作壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力，然後轉變成4～20mA DC信號輸出。BL1151/3351HP智慧型型可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統
性能規格
（零基準校驗範圍，參考條件下，矽油充液，316 L不鏽鋼隔離膜片。）1.1. 參考精度
1.1.1. 數字、智慧型：±0.1%校驗量程1.1.2. 模擬、線性：±0.2%校驗量程
1.2. 穩定性
1.5.1.數字、智慧型：6個月，±0.1%URL1.5.2.模擬、線性：6個月，±0.2%URL
1.3. 環境溫度影響
1.3.1.數字、智慧型：零點誤差：±0.2%URL/56℃
總體誤差：±（0.2%URL+0.18%校驗量程）/56℃
1.3.2.模擬、線性
零點誤差：±0.5%URL/56℃
總體誤差：±（0.5%URL+0.5%校驗量程）/56℃
1.4. 靜壓影響
1.4.1.零點在31027kPa靜壓下,為±0.2%URL。零點誤差可線上通過調零修正。
1.4.2.量程
可修正至±0.25%輸出讀數/6895kPa
1.5. 振動影響
在任意軸向上，200Hz下振動影響為±0.05%URL/g1.6. 電源影響
小於±0.005%輸出量程/伏特。1.7. 負載影響：
沒有負載影響，除非電源電壓有變化。1.8. 電磁干擾
由20至1000MHz，場強達至30V/M時，輸出漂移小於±0.1%量程。1.9. 安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。功能規格
2.1. 測量範圍：
差壓：0-1.3～6890KPa靜壓：25、32MPa
2.2. 零點與量程
2.2.1. 數字、智慧型：可用本機量程和零點按鈕調整，或用HART手操器調整。2.2.2. 模擬、線性：量程和零點連續可調。
2.3. 零點正、負遷移
零點負遷移時，量程下限必須大於或等於-URL；零點正遷移時，量程上限必須小於或等於+URL。校驗量程大於或等於最小量程。2.4. 輸出
數字、智慧型：4～20mA DC，用戶可選擇線性或平方根輸出,數字過程變數疊加在4～20mA DC信號上，可供採用HART協定的上位機使用。
模擬、線性：
4～20mA DC,與過程壓力成線性。
2.5. 阻尼時間常數
數字、智慧型：時間常數可調，以0.1秒遞增，由最小至16.0秒。模擬、線性：時間常數可調，由最小至1.67秒。
選型參考
1、變送器要測量什麼樣的壓力先確定系統中測量壓力的最大值，一般而言需要選擇一個具有比最大值還要大1.5倍左右的壓力量程的變送器。這主要是在許多系統中，尤其是水壓測量和加工處理中，有峰值和持續不規則的上下波動，這種瞬間的峰值能破壞壓力感測器。持續的高壓力值或稍微超出變送器的標定最大值會縮短感測器的壽命，這樣做還會使精度下降。於是可以用一個緩衝器來降低壓力毛刺，但這樣會降低感測器的回響速度。所以在選擇變送器時要充分考慮壓力範圍、精度與其穩定性。
2、什麼樣的壓力介質
黏性液體、泥漿會堵上壓力接口，溶劑或有腐蝕性的物質會不會破壞變送器中與這些介質直接接觸的材料。以上這些因素將決定是否選擇直接的隔離膜及直接與介質接觸的材料。
3、變送器需要多大的精度
決定精度的有，非線性，遲滯性，非重複性，溫度、零點偏置刻度，溫度的影響。但主要由非線性，遲滯性，非重複性，精度越高，價格也就越高。
4、變送器的溫度範圍
通常一個變送器會標定兩個溫確段，其中一個溫度段是正常工作溫度，另外一個是溫度補償範圍，正常工作溫度範圍是指變送器在工作狀態下不被破壞的時候的溫度範圍，在超出溫度補償範圍時可能會達不到其套用的性能指標。
溫度補償範圍是一個比工作溫度範圍小的典型範圍。在這個範圍內工作變送器肯定會達到其應有的性能指標。溫度變從兩方面影響著其輸出，一是零點漂移，二是影響滿量程輸出。如：滿量程的+/-X%/℃，讀數的+/-X%/℃，在超出溫度範圍時滿量程的+/-X%，在溫度補償範圍內時讀數的+/-X%，如果沒有這些參數，會導至在使用中的不確定性。變送器輸出的變化到度是由壓力變化引起的，還是由溫度變化引起的。溫度影響是了解如何使用變送器時最複雜的一部分。
5、需要得到怎樣的輸出信號
mV、V、mA及頻率輸出數字輸出，選擇怎樣的輸出取決於多種因素，包括變送器與系統控制器或顯示器間的距離，是否存在“噪聲”或其他電子干擾信號，是否需要放大器，放大器的位置等。對於許多變送器和控制器間距離較短的OEM設備採用mA輸出的變送器最為經濟而有效的解決方法。
如果需要將輸出信號放大，最好採用具有內置放大的變送器。對於遠距離傳輸或存在較強的電子干擾信號最好採用mA級輸出或頻率輸出。
如果在RFI或EMI指標很高的環境中除了要注意到要選擇mA或頻率輸出外還要考慮到特殊的保護或過濾器。
6、選擇怎樣的勵磁電壓
輸出信號的類型決定選擇怎么樣的勵磁電壓。許多變送器有內置的電壓調節裝置，因此其電源電壓範圍較大。有些變送器是定量配置，需要一個穩定的工作電壓，因此，工作電壓決定是否採用帶有調節器的感測器，選擇傳送器時要綜合考慮工作電壓與系統造價。
7、是否需要具備互換性的變送器
確定所需的變送器是否能夠適應多個使用系統。一般來講這一點很重要，尤其是對於OEM產品。一旦將產品送到客戶手中那么客戶用來校準的花銷是相當大的。如果產品具有良好的互換性，那么即使改變所用的變送器也不會影響整個系統的效果。
8、變送器逾時工作後需要保持穩定度
大部分變送器在經過超額工作後會產生“漂移”，因此很有必要在購買前了解變送器的穩定性，這種預先的工作能減少將來使用中會出現的種種麻煩。
9、變送器的封裝
變送器的封裝，往往容易忽略是它的機架，然而這一點在以後使用中會逐漸暴露出其缺點。在選購變送器時一定要考慮到將來變送器的工作環境，濕度如何，怎樣安裝變送器，會不會有強烈的撞擊或振動等。
10、在變送器與其它電子設備間採用怎樣的連線
是否需要採用短距離連線？若是採用長距離連線，是否需要採用一個連線器？
特點分析
模擬型特點● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體感測器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
智慧型型特點：
●超級的測量性能，用於壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不鏽鋼法蘭，易於安裝
●過程連線與其它產品兼容，實現最佳測量
●世界上唯一採用H合金護套的感測器（專利技術），實現了優良的冷、熱穩定性
●採用16位計算機的智慧型變送器
●標準4-20mA，帶有基於HART協定的數位訊號，遠程操控
●支持向現場匯流排與基於現場控制的技術的升級。
選型方式
| 代碼 | 量程範圍KPa | ||||||
| 3 | 0-1.3～7.5 | ||||||
| 4 | 0-6.2～37.4 | ||||||
| 5 | 0-31.1～186.8 | ||||||
| 6 | 0-117～690 | ||||||
| 7 | 0-345～2068 | ||||||
| | 代碼 | 輸出 | |||||
| E | 4-20mADC | ||||||
| S | 智慧型式 | ||||||
| | 代號 | 結構材料 | |||||
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | ||||
| 22 | 316不鏽鋼 | 316不鏽鋼 | 316不鏽鋼 | 矽油 | |||
| 23 | 316不鏽鋼 | 316不鏽鋼 | 哈氏合金C | ||||
| 24 | 316不鏽鋼 | 316不鏽鋼 | 蒙乃爾 | ||||
| 25 | 316不鏽鋼 | 316不鏽鋼 | 鉭 | ||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | ||||
| 44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | ||||
| | 代號 | 最大工作壓力MPa | |||||
| E- | 25 | ||||||
| F- | 32 | ||||||
| | 代碼 | 選項 | |||||
| M1 | 0-100%線性指示表 | ||||||
| M2 | LED顯示錶 | ||||||
| M3 | LCD顯示錶 | ||||||
| B1 | 管裝彎支架 | ||||||
| B2 | 板裝彎支架 | ||||||
| B3 | 管裝平支架 | ||||||
| D1 | 側面泄放閥在壓力室上部 | ||||||
| D2 | 側面泄放閥在壓力室下部 | ||||||
| 不注 | 1/2NPT錐管螺紋接頭 | ||||||
| C2 | 丁字形螺紋接頭M20×1.5，帶後部焊接Ф14引壓管的球錐連線頭 | ||||||
| d | 隔爆型dⅡBT4 | ||||||
| i | 本安型iaⅡCT6 | ||||||
| J | 流量變送器4-20mA開方輸出 | ||||||
| s | 不鏽鋼三閥組 | ||||||
