簡單介紹
HSL-3051 型壓力變送器,感測器是採用引進國外先進技術生產的高精度小型化智慧型感測器，在轉換原理上利用數位化補償技術對溫度、靜壓進行補償，提高了測量精度，降低了溫度漂移。具有長期穩定性好，可靠性高，自診斷能力強等特點。以其極高的性能價格比，而成為變送器市場的主流產品。
電容式變送器有一可變電容敏感元件，它能將測量膜片與電容極板之間的電容差經振盪器振盪、調製解調、放大器放大、電壓電流轉換成標準信號。可用於氣體、液體、蒸氣的測量。
詳細參數
| 測量介質： | 氣體、液體、油等與316兼容的介質 |
| 測量範圍 | G:0~0.15～41370Kpa A：0~6.2～6890Kpa |
| 精度等級： | 0.1%、0.2%、0.5% |
| 過載能力： | 量程的1.5～5倍 |
| 長期穩定性： | 小於0.3%FS/年 |
| 供電電源： | 15～36 VDC（標定電壓24VDC） |
| 輸出信號： | (4～20)mA（二/三線制）、帶Hart協定 |
| 顯示方式： | 指針表頭或數字顯示可選配 |
| 校準： | 通過調節精密電位器實現對零點、量程調節 工作溫度：（-40～80）℃ 補償溫度：（-20～70）℃ |
| 工作溫度： | 放大器工作在-29℃-+93℃； 敏感元件工作在-40℃-+104℃ |
| 過程連線： | M20×1.5外螺紋（Ф3內孔）或用戶註明 |
| 隔離膜片材料： | 電容式 |
| 外殼材料： | 316 不鏽鋼 |
| 防護等級： | IP65 |

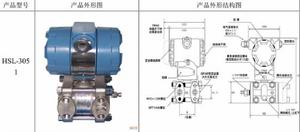

外形及結構圖

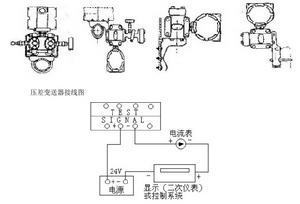

安裝尺寸接線圖
選型冊
HSL-3051口口S口C口F口E口 智慧型壓差變送器 | |||||||
3051 | 智慧型壓差變送器 | ||||||
口 | 壓力形式 | ||||||
D、壓差壓力 A、絕對壓力 G、表壓壓力 H、遠傳壓力、壓差 | |||||||
口 | 零件材料 | ||||||
1、316L 2、哈氏合金C 3、蒙乃爾合金 | |||||||
S口 | 輸出信號 | ||||||
1、二線制(4～20)mA(默認) 2、4-20mA帶Hart協定 | |||||||
C口 | 過程連線方式 | ||||||
1、內螺紋1/4NPT（默認） 2、內螺紋M20*1.5 | |||||||
V口 | 顯示方式 | ||||||
1、無顯示（默認） 2、LCD數字0～100%顯示（液晶） | |||||||
F口 | 防爆等級1、標準型、不防爆（默認）2、本安型（EXiaIICT4）3、隔爆型（EXdIIBT4） | ||||||
E口 | 附屬檔案 | ||||||
1、含三閥組 2、含安裝支架 | |||||||
選相冊選型
