高鎳鋼

高鎳鋼比一般不鏽鋼含有更高的鎳，是非常耐熱耐腐蝕的優秀材料。 在所有各種磷酸中，高鎳鋼抗腐蝕性優於普通的鋼材。 鎳的含量高達72%以上，是最能夠耐腐蝕的優秀材料。

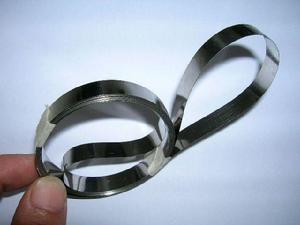

高鎳鋼簡介

高鎳鋼比一般不鏽鋼含有更高的鎳，是非常耐熱耐腐蝕的優秀材料。 是鉑基含鎢、錸、鎳和鉻的五元合金。

它的英文名：platinitealloy。錸可提高強度、又能降低電阻溫度係數，鎳和鉻可提高合金的抗氧化性能。PtWReNiCr8-4-2-0.5合金的電阻係數80.3×10-2Ω·mm2/m，電阻溫度係數142×10-6/℃，應變靈敏度係數3.2。用高頻爐氬氣保護熔煉，均勻化後熱鍛，冷加工成材。作高溫應變柵材料。800℃時零點漂移很小，隨時間增長變化也很小。

高鎳鋼中鎳的測定

以王水溶解試樣，用氨水作沉澱劑，並加入適量三乙醇胺及檸檬酸進行掩蔽，以消除鐵及鉻等元素的干擾，在pH=3-6的酸性介質中，加入過量的EDTA標準溶液，使鎳與EDA形成穩定的絡合物，以PAN為指示劑，用硫酸銅標準溶液滴定過量的EDTA標準溶液，從而求得鎳的含量。

高鎳鋼的形態控制

通過對熔渣的脫氧，研究了控制鐵-鎳合金的夾雜物開礦和夾雜物組成。討論Ni含量對Si或Al脫氧平衡的影響，大部分夾雜物被認為是在冷卻或凝固過程中的二次夾雜物。用熱力學數據預測夾雜物組成其準確性是好的，並證明可以用來預測夾雜物組成。煉鋼高鎳鋼夾雜物形態控制熔渣脫氧冶鋼。

高鎳鋼的強耐腐蝕性

對於像硫酸和磷酸這些還原性的酸而言也具有非常優秀的耐腐蝕性。此外，在焊接用途上具有低碳的特性的耐腐蝕性。由於碳含量是很低的（最大0.020%），因此在一般熱處理和焊接的情況下，不會有碳化物析出。這樣消除了一般熱處理和焊接後出現在的晶間腐蝕的危險。即使在還原性環境中，如硫酸和甲酸中也可以被鈍化。高的鎳含量使其在活性狀態下也有較低的腐蝕速度。在0~98%的濃度範圍內純硫酸中，高鎳鋼的使用溫度可高達40℃。在0~85%濃度範圍內的純磷酸中，其抗腐蝕性能是非常好的。
在濕法工藝生產的工業磷酸中，雜質對抗腐蝕性能有很強的影響。在所有各種磷酸中，高鎳鋼抗腐蝕性優於普通的鋼材。在強氧化性的硝酸中，與不含鉬的高合金化的鋼種相比，抗腐蝕性能較低。在鹽酸中，高鎳鋼的使用僅限於較低的濃度1-2%。在這個濃度範圍。高鎳鋼的抗腐蝕性能好於常規不鏽鋼。
在氯化物溶液中其抗縫隙腐蝕能力也是很好的。高鎳鋼的高鎳含量，降低了在麻坑和縫隙處的腐蝕速度。普通的奧氏體不鏽鋼在溫度高於60℃時，在一個富氯化物的環境中對應力腐蝕可能是敏感的，通過提高鎳含量，可以降低這種敏化性。

高鎳鋼的特徵

鎳的含量高達72%以上，是最能夠耐腐蝕的優秀材料。
即使在動物性油脂、醬油、鹽等物品會直接接觸到加熱器的嚴苛狀況下，依舊能得到強大效果的材料。
若是只需要使用於水中加熱，可以在表面施以酸洗工程、電解研磨等的特殊處理。

擁有優越的耐腐蝕性，使用環境十分廣泛的材料。
若是需要耐腐蝕性，極力推薦使用這款可以安心使用材料。
此為高性能材料，相對價格也很昂貴。
由於是特殊材料，需要花很長的時間才能確保原料的取得。
由於此款材料較為堅硬，必須要注意折彎R角的大小。
折彎成U字型或L字型的折彎R角大小的基準值是不同的。
非常能夠適應高濕氣的環境，如果不是需要非常高耐腐蝕性的話，這是很值得推薦的材料。

高鎳鋼產品用途

高鎳鋼常用於烤魚機、烤箱、小型熱水器、洗碗機、滾筒式洗衣機、罐裝飲料自動販賣機、杯裝飲料自動販賣機、儲熱型供暖器、烤肉機、電烤盤等。
