主要用途
主要功能： 模擬飛行馬赫數7、飛行高度25-30km的超燃衝壓發動機進口的氣流條
高超聲速推進實驗裝置儀器類別：03140502 /儀器儀表/教學實驗儀器及裝置 /隨車感測器模擬分析儀 /聲速測定儀
指標信息
主要規格： 自由射流噴管形式：二維噴管，出口面積300mm×187mm，實驗段尺寸：直徑2m、長3m，排氣降壓系統：單級多噴管中心引射（流量40kg/s，空氣） 技術指標： 馬赫數5.8，總溫2000K以下，總壓5MPa以下，流量4.5kg/s以下，實驗段壓力4kPa以下，有效工作時間10s，允許模型最大堵塞比31%
附屬檔案信息：氣源系統（空氣壓縮裝置、儲氣罐、氣瓶等），燃料供應系統，測量系統

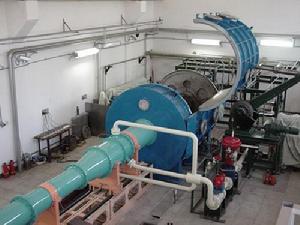

機組簡介： 高超聲速推進實驗裝置是用於超燃衝壓模型發動機地面模擬實驗的高焓自由射流風洞。它可提供相當於7倍聲速飛行的超燃衝壓發動機入口的環境條件：馬赫數5.8，氣流總溫2000K，總壓5MPa，環境壓力4kPa。設備噴管出口尺寸300mm×187mm，流量4.5kg/s。允許模型發動機最大堵塞比31%。有效實驗時間10s。同時可以提供240路壓力、40路溫度等常規測量通道，發動機六分力測量，φ230mm紋影攝影等觀測條件。獨立時序控制的5路燃料供應通道可給發動機模型提供氣體、液體燃料。
該實驗裝置由氣源、加熱器、設備噴管、實驗艙、引射器、消音塔和控制台組成。採用燒氫補氧加熱方式提供實驗氣體總溫，即使空氣與氫氣在加熱器內部燃燒，再加入適當氧氣以補償空氣中消耗掉的氧氣，使燃燒加熱後的氣體含有與空氣相同含量的氧氣成分。設備噴管為二維結構的特徵線法型面設計。實驗艙是直徑2m、長3m的圓筒結構，內設模型實驗台供實驗件安裝與測量。為降低模型與設備的相互干涉，實驗艙內需設定與模型匹配的溢流擴壓罩。引射器採用單級三噴管中心引射方式，可使實驗艙內部壓力達到4kPa以下。引射器排氣經過消音塔降噪後排往大氣。實驗氣流條件（如總溫、總壓、流量等）可通過控制進入加熱器各路氣體（氫氣、氧氣、空氣等）的流量來達到。
允許實驗模型最大尺寸為，最大橫截面積不超過設備噴管出口面積的31%，最大長度不超過1.5m。只使用氣體燃料時最大可提供5路獨立控制的相同或不同燃料通道。氣體、液體同時使用時，最大可提供3路獨立控制的相同或不同氣體燃料，2路獨立控制的相同或不同液體燃料。
