高精度電壓互感器

在互感器的誤差試驗中用作電壓互感器校驗標準。

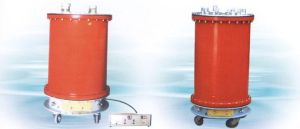

高精度電壓互感器

高精度電壓互感器

主要特點

10kV，0.05級電壓互感器是高電壓等級，高準確度的電壓互感器，可實現校驗10kV， 0.1級以下的電壓互感器， 100V時可帶0.25VA的二次負荷，可完全滿足電壓互感器的檢定要求。

技術指標

1． 額定電壓比：10 kV /100V、10kV/ /100/ V、10kV/ /100/3V
2． 額定二次容量：0.25VA、0.08VA、0.02VA CosФ=1.0
3． 準確度級別： 0.05級。 即在額定負荷的情況下，當電壓為80%Un至120% Un的範圍內， 比差不大於±0.05%，角差不大於±2'，當電壓為50% Un 時，比差不大 於±0.075%，角差不大於±3'，當電壓為20% Un時，比差不大於±0.01%， 角差不大於±6'。（實際誤差不大於誤差限值的60-70%）
4． 試驗電壓 一次繞組感壓耐壓為1.5Un，1分鐘，二次繞組對地，工頻耐壓2KV，1分鐘
5． 額定頻率；50HZ
