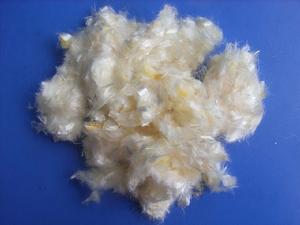

高強高模pva纖維

高強高模PVA纖維
混凝土（或砂漿）專用PVA纖維是我公司近期研發成功的一種理想的環保型水泥增強材料，因其獨特的分子結構，與水泥具有良好的親和性能，耐鹼和耐氣候性能良好。在水泥混凝土(或砂漿)中加入PVA纖維，能有效控制砼(或砂漿)因塑性收縮及溫度變化等因素引起的裂紋，防止及抑制裂縫的形成及發展，提高砼的抗彎強度、抗衝擊強度及抗裂強度，有效改善砼的抗滲、抗衝擊及抗震能力。可廣泛用於工業與民用建築的牆體、屋面、地坪及道路、橋樑、隧道、邊坡加固。
目前，在水泥混凝土工程界，較常使用的防裂增強纖維材料有鋼纖維、玻璃纖維、聚丙烯纖維、石棉等，綜合比較，由於PVA纖維的獨特性能，在工程、建築套用領域有著廣泛的發展前景。

TB-25PVA纖維

一、品質指標
表1

纖維直徑	2.0dtex±0.2（15µm+3）
抗拉強度 ≥	11cN/dtex（1200MPa）
楊氏模量 ≥	290cN/dtex（35GPa）
斷裂伸度	6-8%
耐熱水性 ≥	98℃
乾熱軟化點 ≥	216℃
長度	6（還可根據用戶要求生產）

二、性能
1、高強低伸：力學性能優越
表2

纖維名稱	密度g/cm	直徑μm	長度mm	拉伸強度MPa	彈性模量GPa	斷裂伸度%
PVA混凝土/砂漿專用纖維	1.3	20±2	4、6、8、12	≥1200	≥35	6-8

2、酸鹼性：長時間酸鹼環境下，強度損失低。
表3各種纖維耐鹼性能比較

條件	損失率，%
鹼濃度，% 溫度/℃ 時間/h	PVA纖維 尼龍 聚酯
1 20 10	0 0 1
1 100 100	7 25 71
40 20 10	0 18 4

表4 各種纖維耐日光性能比較

暴曬時間h	PVA纖維強度MPa	尼龍強度MPa
0	492	699
100	477	562
300	453	411
500	438	244
700	288	178
700小時強度保持率	58.5	25.5

5、分散性：纖維不粘連，遇水分散性好，與水泥親和性較好。
三、功能
1、抗裂防滲：纖維亂向分布於混凝土（砂漿）中，有效的阻止龜裂的發生、發展，提高防水抗滲能力。
表5 PVA纖維和PA（尼龍）纖維使用情況

纖維種類	纖維滲入量（g/m）	裂縫減少率，%
PA（尼龍）	900	43
PVA混凝土/砂漿專用纖維	900	86

2、抗衝擊抗震：有效吸收衝擊能量，提高抗震能力。
表6 水泥板增強試驗性能對照表

品種	纖維性能	水泥板性能	水泥板配方
	纖度+強度+伸度 楊氏模量d g/d % kg/cm	彎曲強度 韌性 衝擊強度 裂縫Kg/cm（面積比） kg/cm 天
PVA混凝土/砂漿專用纖維	2.4 15.2 6.0 36852.4 14.4 6.8 3127	378 42 4.9 30以上356 38 4.3 30以上	纖維：水泥：矽砂=0.003：1：2
石棉		240 1 2.3 11	石棉（濕）：泥漿：水泥=15：3：82

3、抗凍、抗疲勞：環節溫差引起的應力，提高的抗凍、抗疲勞能力。
4、抗磨：可減少路面等砼面層的起塵、剝落、風化。
5、增加韌性：改善砼的脆性，提高抗衝擊、抗彎能力。
6、減重：提高砼的抗拉（抗剪）強度，故可減少預製件或澆築體截面尺寸，從而降低它們的自重。
四、主要通途
1、大體積混凝土澆築，如碼頭，高層建築轉換大梁、柱、樓板等。
2、工業及民用建築的屋頂處理、地下室、牆面抹灰砂漿。
3、道路、橋樑的路面及護欄。
4、水壩、水池、停車場、球場等混凝土澆築。
5、製作混凝土構件、管材、板材。
6、隧道、礦井、涵洞、邊坡面等噴射混凝土。
7、沿海灘涂、鹽鹼地帶、化學腐蝕場所。
8、替代石棉，製作石棉水泥製品。
9、製作輕質牆板、GRC板、保溫板等建材。
五、特點
1、無毒無害、安全可靠，對環境及施工人員不造成危害。
2、與水泥親和性好，握裹力強。
3、分散性好，無粘連，易分散。
4、施工簡單，經濟合算。
六、使用方法
1、根據設計的加入量及每次攪拌的混凝土方量，準確稱量纖維；
2、砂石料備好後，將纖維加入，然後將集料連同纖維一起加入攪拌機，加水攪拌（也可先將纖維加入水中攪拌分散後再從攪拌機處加入與集料混合）。
3、攪拌完成後隨機取樣，如纖維已均勻分散成單絲，則混凝土可投入使用，如果仍有成束纖維則延長攪拌時間30-60秒，即可使用。
4、加入纖維的混凝土同普通混凝土施工及養護工藝完全相同。
5、產品摻量
一般來說，素漿或砂漿以及纖維增強水泥平板、波瓦，加入量範圍為0.6-1kg/m,常用量為0.6kg/m；混凝土，加入量範圍為0.6-1.9kg/m常用量為0。9kg/m。
七、使用注意事項
1、加入纖維，混凝土原配比不變。
2、加入纖維，仍應嚴格按照國家有關規程施工及養護。
3、皮膚過敏者，應儘量避免皮膚直接接觸。皮膚如發生輕微不適，請用水沖洗。
4、本品無毒，比重1.3，熔點216℃以上，因此使用時安全性高。
