分類
一、集中式高密度電法測量系統：如WGMD-3 WGMD-4高密度電法測量系統，它以WDJD系列多功能數字直流激電儀為測控主機，再配以WDZJ系列多路電極轉換器。
二、分散式高密度電法測量系統：如WGMD-9超級高密度電法測量系統，它以WDA系列超級數字直流電法儀為測控主機，在配以分散式開關電纜，即可完成測量工作。
發展概況

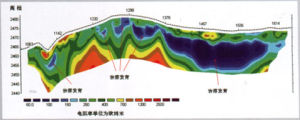

高密度電法指的是直流高密度電阻率法,但由於從中發展出直流激發極化法,所以統稱高密度電法。高密度電阻率法實際上是一種陣列勘探方法,野外測量時只需將全部電極(幾十至上百根)置於測點上,然後利用程控電極轉換開關和微機工程電測儀便可實現數據的快速和自動採集。當測量結果送入微機後,還可對數據進行處理並給出關於地電斷面分布的各種物理解釋的結果。顯然,高密度電阻率勘探技術的運用與發展,使電法勘探的智慧型化程度大大向前邁進了一步。由於高密度電阻率法所具備的上述優勢,因此相對於常規電阻率法而言,它具有以下特點: (1) 電極布設是一次完成的,這不僅減少了因電極設定而引起的故障和干擾,而且為野外數據的快速和自動測量奠定了基礎。(2) 能有效地進行多種電極排列方式的掃描測量,因而可以獲得較豐富的關於地電斷面結構特徵的地質信息。(3) 野外數據採集實現了自動化或半自動化,不僅採集速度快(大約每一測點需2～5 s) ,而且避免了由於手工操作所出現的錯誤。(4) 可以對資料進行預處理並顯示剖面曲線形態,脫機處理後還可以自動繪製和列印各種成果圖件。(5) 與傳統的電阻率法相比,成本低、效率高,信息豐富,解釋方便,勘探能力顯著提高。
關於陣列電探的思想在20 世紀70 年代末期就有人開始考慮實施,英國學者所設計的電測深偏置系統實際上就是高密度電法的最初模式,80 年代中期,日本地質計測株式會社曾藉助電極轉換板實現了野外高密度電阻率法的數據採集,只是由於整體設計的不完善性,這套設備沒有充分發揮高密度電阻率法的優越性。80 年代後期,我國原地質礦產部系統率先開展了高密度電阻率法及其套用技術研究,從理論與實際結合的角度,進一步探討並完善了方法理論及有關技術問題,也研製成了幾種類型的儀器。
目前,研究高密度電法的方法技術和儀器的主要有中國地質大學等,生產儀器的還有重慶奔騰數控技術研究所等。
近年來該方法先後在重大場地的工程地質調查、壩基及橋墩選址、採空區及地裂縫探測等眾多工程勘察領域取得了明顯的地質效果和顯著的社會經濟效益。
