設計原理
高壓電橋電纜故障測試儀基於MURRAY電橋原理而設計，適用於敷設後各種電線電纜的擊穿點（低阻、高阻及閃絡型擊穿）及沒有擊穿但絕緣電阻偏低點的定位：如用兆歐表發現電纜阻值較低，但運行電壓下不擊穿的絕緣缺陷點。當然，也可用於電纜廠內各種線纜的缺陷點定位。粗測電纜故障定位方法有電橋法及波反射法二種。目前波反射法定位儀較普及。其缺點為：部分儀器現場連線複雜，有定位盲區。波形不典型時，要求定位人員熟練掌握儀器，並富有經驗才能分辯脈衝波形。有幾種電纜故障很難用波反射法查找：如，高壓電纜護套絕緣缺陷點，鋼帶鎧裝低壓力纜，PVC 電纜，沒有反射波，無法定位。短電纜，無法定位。一些高阻擊穿點，在衝擊電壓下無法擊穿，也難以定位。 高壓電橋電纜故障測試儀內含高頻高壓恆流源，解決了電源對電橋高靈敏放大的干擾難題，電源與電橋合為一體。測量電纜為專用的高壓電纜，採用四端法電阻測量原理，定位精度高。電橋置於高壓側，而操作鈕安全接地。徹底解決了電橋法用於高阻定位的局限性，使電橋法無盲區、精確、方便的特點得以發揮。
適用範圍
與波反射法相比， 高壓電橋電纜故障測試儀特別適用於：
1．敷設後電纜的高阻擊穿點，特別是難以燒成低阻的線性高阻擊穿點，如電纜中間接頭的線性高阻擊穿（這種主要是由於電纜接頭製作工藝不過關造成的。施加高壓時只泄露爬弧不擊穿放電）。
2． 高壓電橋平衡法沒有測試盲區，用於判斷短電纜及靠近電纜端頭的擊穿點。
3． 高壓電橋法僅僅要求電纜相線電阻的均勻性即可進行測量。而行波傳輸特性不好的電纜，如介質損耗很大的PVC低壓電纜；
◎設備採用高頻高壓開關電源構成高壓恆流源，電壓高，電流穩定，體積小，重量輕。
◎採用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置於高電位。面板上的操作鈕處於低電位，通過絕緣桿操作電橋。
◎特別設計的雙芯高壓橡皮測量電纜，銅網編織禁止層可靠接地, 使用安全。四端電阻測量法避免了引線電阻引入的誤差。
◎高壓恆流源和電橋集成在一個攜帶型鋁合金箱內。設備電壓高、重量輕、操作方便。
◎與波反射法相比，電橋平衡法沒有盲區，特別適用於判斷短電纜及靠近端頭的擊穿點，操作容易。
技術指標

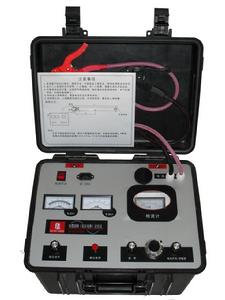

高壓電橋電纜故障測試儀型號：GDZ-08
空載電壓：15kV
短路電流：30mA
燒穿功率：250W
定位比例精度： ±（0.2%·L+1）m
重量：10kg
體積：48 cm×46 cm×37 cm
工作電源：工頻220V±10%
