組成
1、DMS-40D2電纜故障定位系統（含：40米移動式矽膠高壓禁止電纜盤）
2、DMS-4000彩色電纜故障測試儀
3、DMS-III電纜故障定點儀
4、DMS-Q10電纜故障測試高壓電橋
5、DMS-4000L電纜外護套測試儀
特點
1、整體可作為歐美進口儀器的替代。
2、對設備操作人員的技術水平要求低。
3、適合220V—220KV電壓等級高、低壓電力電纜低阻、短路、斷路、高阻故障測試。
4、完全一體結構，現場測試不用進行複雜的接線，三檔測試方式、兩檔電壓等級切換均通過弱電控制內部高壓開關自動進行。
5、衝擊電容：
0～16KV12μF最大輸出能量1536焦耳
輸出低電壓時能提供更大的衝擊能量，電纜故障點更容易擊穿，精確定點時聲音洪亮。
6、故障測距含：弧反射法、電流取樣、低壓脈衝法、高壓電橋法。
7、高壓電橋法可強化嚴重受潮故障、嚴重絕緣不平衡的故障距離測試，並可與脈衝法測試相互驗證，提高測試效率。為脈衝法故障測試儀測距的可靠補充。
8、含最新型聲磁法電纜故障定點儀，現場使用更方便。
9、跨步電壓法為聲磁法電纜故障定點的可靠補充，可強化嚴重受潮故障、接地故障的定點。
技術參數

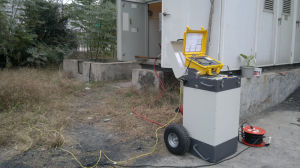

1.DMS-40D2電纜故障定位系統
DMS-40D2電纜故障定位系統簡介
1、一體手推車結構，現場搬運方便。
2、現場測試不用進行複雜的接線，所有測試方式和電壓等級的切換，均通過弱電控制內部高壓開關進行自動切換。
3、對各種220V—220KV電壓等級電力電纜的低阻、高阻泄漏性故障、閃絡性故障進行快速定位和定點。
特點：
1、集成多檔直流高壓發生器、多檔高壓電容、穩弧單元及各種信號採集於一體，便於操作的故障定位系統。
2、三檔測試方式切換、兩檔檔電壓等級切換均通過低壓弱電控制。
3、國際領先的測試方法，檢測疑難故障變得非常簡單。
4、對設備操作人員的技術水平要求低。
5、直流DC電壓最高可達40KV。
6、16/32KV、每檔電壓都可達1536J的衝擊能量輸出，測距延弧時間更長，定點時故障點聲音洪亮。
7、直接檢測高阻故障而不需要燒穿。
8、寬大的車輪保證平穩，便於搬運和現場工作。
技術指標：
1、測試方式：弧反射法、電流取樣、直流輸出。
2、採樣信號種類：弧反射法、電流取樣、低壓脈衝。
3、直流高壓輸出：
0～32KV負極性最大輸出電流：76mA
0～16KV負極性最大輸出電流：152mA
4、衝擊電容：
0～32KV3μF最大輸出能量1536J焦耳
0～16KV12μF最大輸出能量1536J焦耳
5、球隙放電：弱電控制，放電周期3—12秒可調，並特別設計消音裝置，滿足始端電纜故障需要靜音的要求。
6、保護：
零電壓位置保護：防止誤操作，保障人身及被試品安全；
按”斷開”鍵後，通過內設安全裝置，將殘存電荷自動放掉，保證安全。
7、選配延長電纜盤，可組成車載型電纜故障定位系統。
衝擊能量：
衝擊能量：E=（C*U2 ）/2

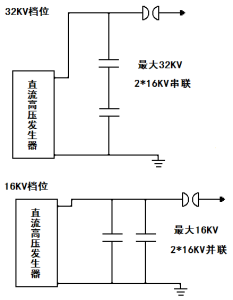

衝擊電容切換
衝擊電容容量及衝擊能量DMS-DL-60/40移動式矽膠高壓禁止電纜盤
高壓同軸電纜盤1、主絕緣及外護套均採用進口高壓矽橡膠，柔軟、耐磨。
2、最高使用電壓：主絕緣DC60KV，可拖地使用。
3、導體及禁止層均為2.5mm2多股鍍錫軟銅絲。
4、使用溫度範圍：-40℃—60℃，滿足南方、北方各種溫度範圍使用，全溫度範圍均柔軟、不硬化。
5、高壓輸入為內置型高壓接線端子，安全可靠。
6、結實的伸縮式移動小車，方便運輸。

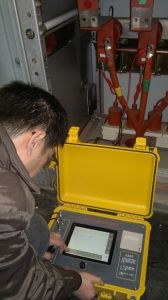

2.DMS-4000型彩色智慧型電纜故障測試儀
低壓脈衝法測試產品特點：
●測試方式：多次脈衝/弧反射法、電壓取樣、電流取樣低壓脈衝、多種測試方式均可實現，最大滿足用戶測試的方便性及使用習慣。
●採樣頻率：30M、60M、120M多種採樣頻率，測試精度更高。
●測試距離：可達165Km。
●測試脈衝：0.2~9.9μs，任意可調。
●誤差：
粗測相對誤差：不大於±0.25%；
粗測絕對誤差：2千米以下長度電纜不超過1米；
5千米以上長度電纜不超過2米。
定點後無誤差。
●最短測試距離（盲區）≤2V/f（m）V：電波在電纜中的傳播速度；f：實際採樣頻率。
技術指標：
●讀數分辯率：V/2f(m)，解析度小於0.5米。
●測試儀中預置四種電纜電波傳播速度。
●採用四套波形處理，使波形的辨別更加容易，測試速度更快、更準確。
●採用雙游標自動搜尋故障點，自動顯示故障點的距離。
●8.4寸觸控螢幕，顯示更直觀，操作更方便。
●防掉電波形存儲64個。
●配置熱敏微型印表機，列印測試報告精度更高。
●可通過COM/USB接口與電腦上傳波形，便於進行管理。
●自帶電池，現場使用方便。
●體積小、重量輕，進口防水機箱，適應各種惡略環境使用。

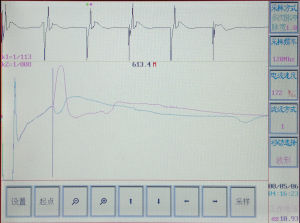

現場波形：弧反射法（多次脈衝法）
弧反射法（多次脈衝法）3.DMS-III電纜故障定點儀

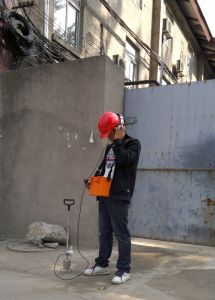

現場精確定點功能：
1、 配合高壓信號發生器,進行聲磁同步故障測試，可以對電力電纜的高阻和閃絡型故障定點，定點的同時可以探測路徑，配合跨步探桿或弓型架可以用跨步電壓法測試電纜外皮破損。
2、 配合音頻信號發生器，進行音頻感應測試，可以迅速準確地探測電纜路徑，進行低阻故障定點，並能進行電纜的鑑別和深度測量。
3、 測量精度高，高阻故障定點和路徑探測的誤差均不超過0.1米，低阻故障定點誤差不超過1m。
4、 同步接收電纜故障點放電發出的聲音和磁場信號，抗干擾能力強。
5、 信號波形在大螢幕液晶上顯示，波形直觀，容易識別。
6、 探測方法以波形識別為主，耳機監聽為輔，操作不易疲勞。
7、 利用游標能確定聲音和磁場信號之間的延時，進而確定故障點的遠近。
8、 伸縮式探桿，現場可根據不同身高人員調整高度，再也不用彎腰定點。
9、具有背光、自動關機功能。
10、操作簡單方便、外形美觀、便於攜帶。
技術參數
1、測試方法：1、電磁方向法2電磁強度法3、音聽法4、聲磁同步法。
2、距離測量：00.0-25毫秒，3位
3、同步測量：磁場/聲波
4、濾波器：（四段）100Hz-1.5kHz（聲波）270Hz-1.5kHz（聲波）
150Hz-1.0kHz（聲波）270Hz-1.0kHz（聲波）
5、聲音/磁場/音頻信號測量：1、波形2、幅度條3、數字顯示
6、聲音/磁場/音頻信號調整：按鍵
7、放大範圍：聲通道>95dB（帶最大音量限制）磁通道>80dB
8、測試精度：0.1米
9、顯示方式：320×240點陣的高解析度大螢幕液晶顯示，白天強陽光下可視，夜晚帶背光。
10、探頭長度：480—800mm可調整。
11、操作溫度：-20—+50℃
12、供電電源：4×1.5V電池，24小時

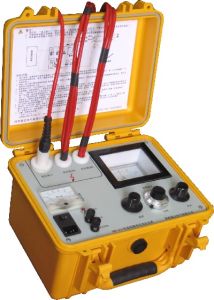

4.DMS-Q10電纜故障測試高壓電橋
電纜故障測試高壓電橋產品特點：
1、操作特別簡單，體積小，重量輕。
2、高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置於高電位。面板上的操作鈕處於低電位，通過絕緣桿操作電橋。
3、對於脈衝法很難測量的以下電纜故障類型，可以很方便的測量故障距離。
a、超高壓電纜護套絕緣缺陷點；
b、故障點處大面積受潮；
c、三相電纜絕緣不平衡，沒有完全形成故障，但又不能滿足使用要求的隱患點；
d、鋼帶鎧裝低壓力纜相-大地/鎧故障；
e、波形衰減很大的PVC電纜。
4、對於脈衝法可以測量的故障距離，也可方便的進行驗證。
技術指標：
1、最高電壓：30kV
2、最大電流：50mA
3、定位比例精度：±（0.2%•L+1）m
4、儀器內部電路有加強的保護，測試中，即使電纜閃絡擊穿也不
會造成損壞。
5、重量：5kg
6、體積：327×282×218
7、工作電源：工頻220V±10%

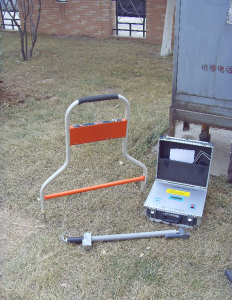

5.DMS-4000L地下電纜外護套故障定位儀
跨步電壓法定位儀●適用於地埋中、低壓電纜、路燈電纜、信號電纜、光纜等出現故障並外護套破損的故障探測，同時可探測路徑走向。
●操作使用簡單方便，無須專業培訓
●輸出電壓峰值可達1000V（開路電壓）
●探測距離<20Km
●探測深度≤3m
●路由誤差<5cm
●定位誤差<5cm
●感應故障點距離≤30m
●定位範圍：≤5MΩ
組成：
●發射機：自動測試電纜的對地阻抗，向被測電纜傳送測試信號。
●路由接收機：在電纜附近接收信號，探測電纜路由、埋深。
●絕緣接收機（A字架）：探測電纜的對地絕緣故障。
