規格型號列表
規格型號
列表一
型號 工作室尺寸D×W×H外型尺寸D×W×H
BJYSL-GDW-100450×450×500mm1150×900×1650mm
BJYSL-GDW-225500×600×750mm1200×1100×1900mm
BJYSL-GDW-500800×700×900mm1350×1280×2200mm
BJYSL-GDW-800800×1000×1000mm1450×1480×2300mm
BJYSL-GDW-0101000×1000×1000mm1650×1480×2300mm
列表二
容積（單位：L） 工作室尺寸（D*W*H）mm 外型尺寸（D*W*H）mm
LRHS-101-L 450×450×500 1200×1000×1650
LRHS-225-L 500×600×750 1300×1150×1900
LRHS-504-L 700×800×900 1450×1400×2100
LRHS-800-L 800×1000×1000 1550×1600×2250
LRHS-1000-L 1000×1000×1000 1850×1600×2250
製冷系統及壓縮機
為了保證試驗箱對降溫速率和最低溫度的要求，本試驗箱的製冷系統採用進口壓縮機所組成的復疊式製冷系統，該製冷系統具有匹配合理、可靠性高、使用維護方便等優點
製冷工作原理
製冷循環均採用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成，其過程如下：製冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之後製冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。後製冷劑經截流閥絕熱膨脹做功，這時製冷劑溫度降低。最後製冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的，製冷系統的設計套用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對製冷系統的能耗及製冷量進行有效的調節，使製冷系統的運行費用下降到較為經濟的狀態
節能設計
除了充分考慮制冷機組的安全保護、高效率運用各環節外，同時採取了多重節能措施：如：製冷系統的製冷量調節、氣液旁路調節、蒸發溫度調節等，在任何低溫溫度點恆溫時，無需加熱平衡，運行功率可降低至一半，使製冷系統的運行費用和故障率下降到較為經濟的狀態。
採用智慧型型自動轉換膨脹系統,根據負載自動調整冷媒流量+智慧型型電熱功率數據值(%)匹配升降溫(負載)自動模擬輸出功率數據輸出值.此設計比傳統設計可省電30%以上.
高低溫試驗設備 :
高低溫試驗設備設備用途：
主要適用於工業產品高低溫可靠性試驗。性能指標符合最新國家標準：GB/T5170.2；GB2423-2008。低溫試驗方法指標：GB/T2423.2—2008；高溫試驗方法指標：鴻運GB/T2423.22—2008；溫度變化試驗方法：《電工電子產品環境試驗設備基本參數檢定方法》的要求。
高低溫試驗設備相似名稱有:
可程式高低溫試驗箱、高低溫交變試驗箱、高低溫試驗箱、高低溫真空試驗箱、深低溫試驗箱、低溫恆溫試驗箱、快速高低溫試驗箱、高溫低溫衝擊試驗箱、快速溫變試驗箱、高低溫試驗室、耐溫變試驗箱、低溫乾燥箱、高低溫環境試驗箱；
高低溫試驗設備系統組成:
高低溫試驗箱：箱體、加熱系統、製冷系統、控制系統、輔助系統
高低溫試驗室：試驗室倉體、加熱系統、製冷系統、控制系統、冷卻系統、循環系統、報警系統、
製冷系統：為保證試驗箱對降溫速率和可達最低溫度的要求，其連線容器為蒸發冷凝器，蒸發冷凝器的功能為將低壓循環的蒸發器作為高壓循環的冷凝器之用；製冷系統的設計應有能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對製冷系統的能耗及製冷量進行有效的調節，使製冷系統的運行費用和故障率下降到較為經濟的狀態。製冷輔助件：風冷式盤管冷凝器、鰭片式多段式蒸發器，主要製冷配件及控制器件
技術參數：
1.工作室溫度範圍：低溫:-20℃、-40℃、-70℃、高溫：85℃、120℃、150℃
2.溫度均勻度：≤±2℃（空載時）
3.溫度波動度：≤±0.5℃（空載時）
4.溫度偏差：≤±2℃（空載時）
5.降溫速率：1.0～2.0℃/min
6.升溫速度：1.0～3.0℃/min
7.時間設定範圍：0～9999小時13.總功率：4KW
8.噪音：＜65dB15.電源：220V單相50/60HZ
工作原理如下：

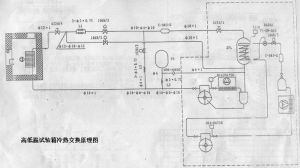

鴻運高低溫試驗箱冷熱交換原理圖——深低溫復疊製冷系統HY-gdw
製冷工作原理：製冷循環採用逆卡若循環，該循環出兩個等溫過程和兩個絕熱過程組成，其過程如下：製冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了的功使排氣溫度升高，之後製冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。後製冷劑經截流閥絕熱膨脹做功，這時製冷劑溫度降低。最後製冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。本試驗箱之製冷系統採用1套法國產泰康全封閉壓縮機所組成的單元氟利昂製冷系統。製冷系統的設計套用能量調節技術,既能保證制冷機組正常運行,又能對製冷系統的能耗及製冷量進行有效的調節，使製冷系統保持在最佳的運行狀態。採用平衡調溫（BTC）,既在製冷系統在連續工作的情況下，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡。
安全保護裝置
工作室超溫保護裝置，
加熱，加濕器短路、過載
加熱，加濕空焚防止開關
逆相，欠相保護裝置，
壓縮機過熱保護開關，
壓縮機高壓保護開關，
壓縮機過電流保護開關,
壓縮機油壓保護開關，
漏電短路器保護開關,
鼓風電機過載
