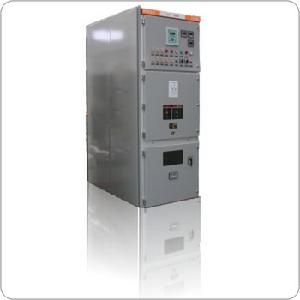

10KV開關櫃

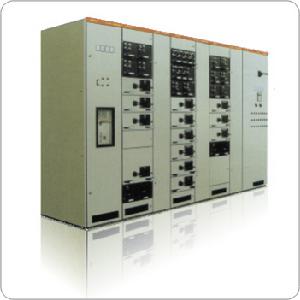

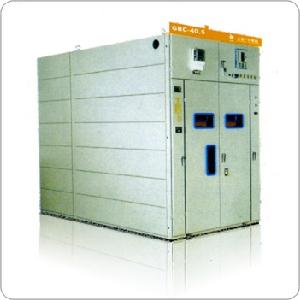

0.4KV低壓開關櫃高低壓開關櫃簡介
高低壓開關櫃是一種電設備，外線先進入櫃內主控開關，然後進入分控開關，各分路按其需要設定。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關櫃，設有高壓母線，如發電廠等，有的還設有為保主要設備的低周減載.
高低壓開關櫃分類
1、低壓抽出式開關櫃
2、交流低壓配電櫃
3、金屬鎧裝移開式開關櫃
4、低壓固定分隔式開關櫃
5、高壓電容器櫃
6、高壓開關櫃
高低壓開關櫃安全技術操作規程
1、 在全部和部分帶電的盤上進行工作，應將檢修設備與運行設備以明顯標誌隔開。
2、有電流互感器和電壓互感器的二次繞組應有永久性的、可靠的保護接地。
3、在運行的電流互感器二次迴路上工作時，應採取下列安全措施：
3.1嚴禁將電流迴路斷開。
3.2為了可靠地將電流互感器二次線圈短路，必須使用短路片和短路線，禁止使用導線纏繞。
3.2禁止在電流互感器與短路端子之間的迴路和導線上進行任何工作。
4、在運行中的電壓互感器二次迴路上工作時，應採取下列安全措施：
4.1嚴格防止短路或接地
4.2應使用絕緣工具、戴絕緣手套，必要時在工作前停用有關繼電保護裝置。
4.3接臨時負載時，必須裝有專用的開關和熔斷器。
4.4二次迴路通電試驗時，為防止由二次側向一次反變壓，除將二次迴路斷開外，還應取下一次熔斷器。
4.5二次迴路通電或耐壓試驗前，應通知值班員和有關人員，並派人看守現場，檢查迴路，確認無人工作後方可加壓。
4.6 檢查斷電保護和二次 迴路的工作人員，未經值班人員許可，不準進行任何倒閘操作。
故障處理
高低壓開關櫃的常見故障和處理方法
◇高壓開關櫃拒動故障處理
離心機開車過程中低壓機順利啟動，但高壓機啟動時MMCP2勵磁櫃中K14繼電器吸合瞬間跳閘。K14繼電器控制MMCP2櫃與離心機配電室MBM高壓開關櫃通訊，開車時MMCP發出信號，閉合MBM斷路器，SFC櫃開始自檢，MBM等設備反饋“就緒”信號後，開始開車程式。經過現場檢查確定是MBM2開關櫃故障。按照原理圖逐一檢查MBM合閘迴路各接線端子、高壓排插等，發現端子接觸不良導致合閘迴路不通，MBM斷路器。
◇不能正常動作。經過對各個接線端子測量緊固，重新開高壓機成功。
◇低壓系統失電故障處理
曾經出現過2次由於離心機配電室低壓系統失電造成的停車。低壓LC1、LC2開關櫃採用的手車式斷路器操作不靈活、繼電器觸點氧化、繼電器遊絲變形導致繼電器保護性能下降，整流系統在前期的運行中出現過直流輸出不穩定的現象。蓄電池採用的是鉛一酸電池，需要人工定期進行加釋酸解液。雨季空氣潮濕，易造成瞬間接地短路現象，使空氣開關跳閘，造成低壓系統失電，離心機停車。針對低壓系統出現的具體問題，採取三項措施：一是調整保護動作設定值，將過電流從0.4A調整為1A，延遲時間從2S調整為4S等。二是引入乾燥氣源，從空氣壓縮站引一路乾燥氣源到離心機配電室。三是安裝潛水泵，指定專人排水。
