高低壓開關櫃通電測試儀

RTGK-II型高低壓開關櫃通電試驗台用於高低壓開關櫃生產廠家對所生產的高低壓開關櫃進行出廠前的各項通電試驗。

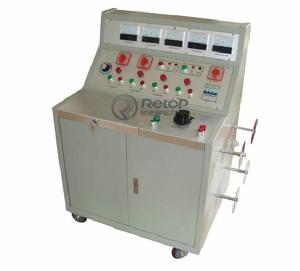

RTGK-II型高低壓開關櫃通電試驗台

一、產品概況

RTGK-II型高低壓開關櫃通電試驗台用於高低壓開關櫃生產廠家對所生產的高低壓

開關櫃通電試驗台(摘自武漢銳拓普）

開關櫃進行出廠前的各項通電試驗。它能提供各種交、直流電源，便於對開關櫃的檢測，提高工作效率。二、主要技術參數：

l 輸入電源：三相四線AC380V
l 輸出電壓及電流：
1．三相AC100V輸出（固定值） 一組
2．三相AC 0 – 10A輸出（〈100V，可調值〉 一組
3．單相24V、36V、110V、220V直流固定輸出 一組
4．交流操作電壓輸出
AC 0 – 400V，220V時，電流小於10A 一組
5．直流操作電壓輸出 DC 0 - 260V 一組
6．直流合閘電源輸出DC 0 -300V（300A，短時工作） 一組
7．單相AC220V輸出（固定值，插座形式） 二組，
8．三相AC380V輸出（固定值，接線柱） 一組，
9．合閘控制接點⑤、⑧分閘控制接點⑥、⑦
10．檯燈照明
11．外形尺寸：550*750*800MM
12．重量：45KG。
