頻分制遙測系統

頻分制遙測系統，按頻率劃分法實現多路傳輸的遙測系統。所謂頻率劃分法，就是按頻譜劃分信道。

頻分制遙測系統

正文

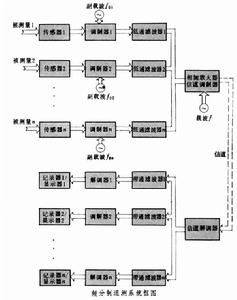

。下圖為典型的頻分制遙測系統的框圖。各路被測物理量先由感測器變換成電信號，再通過調製器分別調製不同頻率的副載波，使各路被測信息載入在頻帶互不重疊的副載波上。每一路已調副載波經低通濾波器濾去高次諧波後送到相加放大器形成多路信號，再通過信道調製器對載波進行調製。然後由發射天線將已調載波發射出去，在信道上進行遠距離傳輸。接收端收到已調載波後，先通過解調器進行解調，再送往各分路帶通濾波器，把各路已調副載波分離開來，最後進行第二次解調，即可得到所需要的被測物理量
頻分制遙測系統一般都要進行二重調製或三重調製。目前各國所採用的頻分制遙測系統，其副載頻的調製方式大都採用調頻制，因為調頻制抗干擾性能好，遙測精度也容易得到保證。在設計時一方面應考慮儘量減少路際干擾，用增大頻偏來提高信噪比；另一方面又要考慮在保證傳輸精度的條件下滿足測量路數的要求。頻分制遙測系統的理論和設計方法已經相當完善。美國最常用的調頻-調頻遙測系統（簡稱FM-FM遙測系統）已標準化系列化。副載頻的中心頻率、最大頻偏、調製指數、信道極限頻率等主要參數均已制定標準。
