基本資料
利用物位變化而影響叉體振動頻率的現象，檢測物位並發出開關信號的裝置，稱音叉式物位開關
簡介

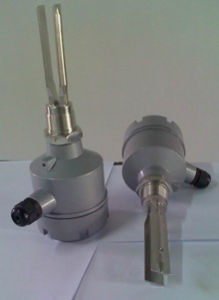

HN系列音叉式物位開關是一種通用型的物位限位開關。音叉由壓電晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來並輸出一個開關量。音叉式物位開關不受介質電參數以及湍流、攪動、氣泡、振動等因素的影響，無活動部件，因此無需維護和調整，是複雜工況下物位開關的理想選擇。
音叉式物位開關產品特點
◆適應性強：被測物料不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。
◆免於維護：由於音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需要維護。
◆不需調校：由於音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校
典型套用對象：
◆自來水、礦泉水、汽柴油◆可產生氣體的液體
◆紙漿、膠水、染料、化工◆啤酒、啤酒發酵劑、飲料
◆廢水、泥漿、酸、鹼溶液◆流動性好的固體粉料、小顆粒
技術參數
技術參數:
電源電壓：220VAC/24VDC
工作溫度：-30～150℃（叉體）-20～70℃（儀表）
工作壓力：≤2MPa
介質比重：最低0.7
輸出方式：繼電器輸出（5A/220VAC）
輸出延時：1~60秒可調
功耗：0.5W
安裝螺紋：1″PT螺紋
叉體長度：100mm（標準型）
材質：sus304
安裝要求
音叉式物位開關通常採用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可採用頂裝（在倉的頂部安裝）方式安裝，位置應選擇能避開進料時物料衝擊的位置；亦可安裝與管道上防止泵的無料運行。
