定義
物位測量通常指對工業生產過程中封閉式或敞開容器中物料(固體或液位)的高度進行檢測;如果是對物料高度進行連續的檢測,稱為連續測量。如果只對物料高度是否到達某一位置進行檢測稱為限位測量。完成這種測量任務的儀表叫做物位計。
物位測量儀表用來監測液體或固體料位,包括漿料和顆粒狀固體。其測量原理採用靜態或動態測量方法,例如超音波原理、電容原理、雷達波原理或差壓原理.
物位開關特性
(1)圓形光滑單棒式探頭,能有效防止夾料和粘料,在較多掛料時,仍能穩定工作,感度不變;
(2)不受測定物性質的影響,安裝後無須調整,即可穩定投入使用;
(3)採用壓電元件內置於棒體和厚管壁的不鏽鋼管的探頭,消振管僅9mm長(同類比為最短),抗重荷、安全可靠、壽命長;
(4)依據所測定對象不同,可調整測定感度(高、中、低),選擇測出比重不同的分層液體或粉粒體;
(5)使用15A大容量接點開關,可直接實行對電機控制。
套用
可用於給水/污水處理工業等各種過程套用
◆雷達物位計
1)SITRANSLR300:提供可靠的液體和漿料液位測量,最大量程20米。
2)SlTRANSLR400:用於貯罐中的液體和顆粒狀固體的物位測量,最大量程45米。
◆靜壓型物位計SITRANSP:用於槽罐或容器內的物位測量,可直接安裝或通過遠傳密封組件安裝。
◆超音波物位計:用於液體和顆粒狀固體等物位的監控。多種型式可選,最大量程60米,具有單點、雙點和十點物位測量。
1)物位變送器MultiRanger:用於給水、污水處理、採礦、坑道和採石工業、水泥、化工、造紙和食品業。
2)超音波感測器Echomax:採用非接觸設計,易於安裝,免維護。可在極其惡劣的工況條件下使用。
3)一體化超音波液位計TheProbe:緊湊型。用於槽罐或容器中液位的精密測量。
◆電容式物位計:高溫、高壓條件下的物位測量。防塵、防掛料、防蒸汽、防冷凝。
LD-DFB型射頻電容式物位限位開關是一種新型的物位儀表。由於採用了“射頻技術”和“數字標定技術”,解決了長期以來電容式物位開關在使用中溫漂大、不易標定的兩大難題。
原理:感測器探極安裝於倉頂部或倉的側壁上,探極與倉壁之間形成一個電容器。空倉時介質為空氣,當物料上升至埋沒探極時,探極與倉壁間的介電常數改變電容量增加。電子電路把這個電容量的增加檢測出來並輸出一個開關量用於報警或控制。
適用:高溫、高粘度、腐蝕性液體。粉狀、顆粒狀固體,中等粒度的塊狀物料。
[儀表部分]
工作環境:溫度-30-70℃
電源電壓:AC220V±10%50Hz
功耗:≤3W
輸出信號:一組繼電器轉換接點輸出(觸點容量AC220V1A)
[探極部分]
P 型工作環境:溫度-30-100℃ 常壓、無腐蝕
T 型工作環境:溫度-30-350℃ 壓力≤4MPa、腐蝕性
探極種類:棒式、纜式、同軸、平面
安裝尺寸:G1.5 管螺紋
LD-DFD 型 四點輸出射頻電容式物位限位開關
具有高-高、高、低、低-低四點報警開關量輸出的射頻電容式物位開關,由於使用了自行設計的特
殊晶片,實現了電容式物位開關的多點輸出,實現了電容式物位開關只進一次料便能標定四個輸出點的簡易操作,實現了電容式物位開關報警、控制與物位顯示的三者兼容。
技術指標:
◇ 工作電源:AC220V±10% 或 DC24V
◇ 功耗:<3W 動作延時:<2~3 秒
◇ 儀表工作環境溫度:-20~45℃
◇ 探極工作(介質)溫度:
􀁺 普通型: -20~60℃
􀁺 中溫型: -40~200℃
􀁺 高溫型: -40~800℃
◇ 介質壓力: 壓力型: ≤3MPa(其餘型號為常壓) 防護等級:IP65
◇ 輸出方式:四組繼電器常開、常閉觸點,對應高-高、高、低、低-低四點輸出。
(觸點容量AC250V, 0.3A;DC28V,0.5A;電阻負載。)
◇ 檢測範圍: 小於5000p
◆ 物位開關Pointek:用於檢測顆粒狀固體、漿料和界面的預定液位。
超聲方法或高靈敏度電容式測量。
1.物的本體;器物的形體。2.由物質構成的、占有一定空間的個體。

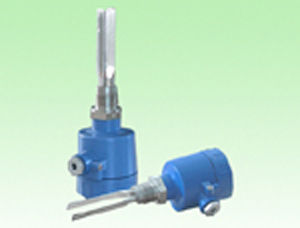

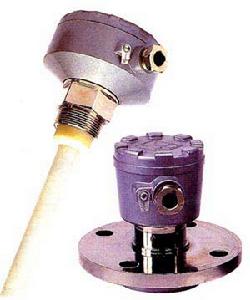

物位開關
射頻導納物位計,音叉物位開關等在灰斗中的套用
射頻導納物位開關,音叉物位開關等物位儀表在工業生產的所起到的重用越來越重要,射頻導納物位開關,音叉物位開關這些物位控制器能夠精確的檢測出被測物體在生產設備中的變化,從而利用操作工人根據現場情況進行生產。
射頻導納物位計,音叉物位開關等物位儀表廣泛套用於醫藥,石油化工等多個行業,下面簡單介紹一下射頻導納物位計,音叉物位開關等在灰斗中的套用
除塵器的灰斗是收塵設備中比較關鍵的一個部件,它將除塵過程中的廢塵收集起來,以套用的最廣泛的布袋式除塵器來說,當進氣口的含大量灰塵的煙氣在強大的負壓下碰撞到阻擋灰塵的布袋上時,質量較大的部分直接落入灰斗中,而質量小的灰塵附著在布袋錶面,在反吹風或脈衝噴氣閥氣流的外力作用下機械抖動以達到清灰的過程,清理的灰塵全都落入灰斗中,長期處於工況中的除塵器一般都是連續工作,線上分室清灰,這時大量的被清理的灰塵源源不斷地落入灰斗中,灰斗的容積卻是有限的,所以必須在灰斗中灰塵裝滿之前就要有一個反饋信號給PLC系統,以便安排時間清理掉灰斗里的灰塵以便繼續工作,這時一般灰斗部分會加裝一個可控的卸灰閥方便將灰塵轉移出來。以上過程中的反饋信號就要靠料位計來產生了。
料位計是安裝在灰斗中的探測灰塵在灰斗中的位置的儀器,有了它就可以知道灰斗中的灰有多少了,以便組織工作。料位計可分為射頻導納物位開關,音叉物位開關,纜式物位開關,高溫型物位開關,雷達物位開關等物位控制儀表。
料位計的套用很廣泛,可以測量液體、固體等位置參數,它將很難直接在儲物設備中直接測量的位置量通過各種工學原理測量了出來,並可輸出電信號,便於實現對其的自動控制。通俗的說,料位計就是一個測量物體位置的儀器!
