簡介
電阻測試儀，是電氣安全檢查與接地工程竣工驗收不可缺少的工具。包括接地電阻測試儀、絕緣電阻測試儀、直流電阻測量儀、表面電阻測試儀以及迴路電阻測試儀。迴路電阻測量儀（RX變壓器迴路電阻測試儀）適用於測試高低壓開關的主觸頭接觸電阻值，高低壓電
電阻測試儀適用範圍
用於測試變壓器、電機、互感器等設備的直流電阻（測試速度快，測試結果直觀列印）。
使用
要測量表面阻抗，將表放在被測表面上，按住紅色的測量（TEST）按鈕，持續發亮的發光二極體（LED）即指示出測量的表面阻抗量級。103=1千歐姆 綠色LED
104=10千歐姆 綠色LED
105=100千歐姆 綠色LED
106=1兆歐姆 黃色LED
107=10兆歐姆 黃色LED
108=100兆歐姆 黃色LED
109=1000兆歐姆 黃色LED
1010=10000兆歐姆 黃色LED
1011=100000兆歐姆 黃色LED
1012=1000000兆歐姆 紅色LED
>1012=絕緣 紅色LED
測量
將接地線插入接地（Ground）插座，這樣絕緣了表的右側檢測電極（與插座在同側）。將鱷魚夾接到你的地線上。將表放在被測表面上，按住測量（TEST）按鈕，持續發光的LED指示出對地電阻值的量級。這個測量值的單位是歐姆。
阻抗值的轉換點為1/2級對數即3.16×10n，轉換點的線性值為每測量檔的中值(mean value per unit)的±10%。
測量用儀器：十進電阻箱，測試電極
電阻箱的電阻需要有1×103歐姆到999×106兆歐姆或109，測量大於109阻值時採用CAD技術(cad Generated techniques)，因為採用9伏電壓驅動很難驗證阻抗值大於999×106的電阻。
將電阻箱的兩個電極連線到ACL-380的兩個平行電極上，將電阻調到1K位置，表的103發光二極體(LED)應亮，其它檔的校準依此類推，測量阻抗轉換點時，按下開關的同時連續調節阻抗電橋的阻抗值，並觀察下一檔LED燈常亮時的阻抗值(這時的值為轉換阻抗值)。
主要參數
電源：9伏PP3鹼性電池測量電壓：9伏
溫度範圍：工作溫度5攝氏度到49攝氏度
儲藏溫度：－15攝氏度到60攝氏度
相對濕度：0%到90%(非結露狀態)
測量度：10的數量級
轉變點：1/2級對數(3.16×10n)
轉變點精度：±1/2級
精度：±10%
重複性：±5%
重量：170克
尺寸：130×70×25(毫米單位)
測量精度：±0.2%解析度：1μΩ
使用方法
接地電阻測試儀是指埋入地下的接地體電阻和土壤散流電阻，通常採用ZC型接地電阻測量儀(或稱接地電阻搖表)進行測量。ZC-8型測量儀其外形與普通絕緣搖表差不多，也就按習慣稱為接地電阻搖表。ZC型搖表的外形結構隨型號的不同稍有變化，但使用方法基本相同。測量儀還隨表附帶接地探測棒兩支、導線三根。使用方法和測量步驟如下：(a)接地電阻測試儀(b)連線線(c)測量接地棒
1、拆開接地幹線與接地體的連線點，或拆開接地幹線上所有接地支線的連線點。
2、將兩根接地棒分別插入地面400mm深，一根離接地體40m遠，另一根離接地體20m遠。
3、把搖表置於接地體近旁平整的地方，然後進行接線。
(1)用一根連線線連線表上接線樁E和接地裝置的接地體E。
(2)用一根連線線連線表上接線樁C和離接地體40m遠的的接地棒C。
(3)用一根連線線連線表上接線樁P和離接地體20m遠的接地棒P。
4、根據被測接地體的接地電阻要求，調節好粗調鏇鈕(上有三檔可調範圍)。
5、以約120轉/分鐘的速度均勻地搖動搖表。當錶針偏轉時，隨即調節微調撥盤，直至錶針居中為止。以微調撥盤調定後的讀數，去乘以粗調定位倍數，即是被測接地體的接地電阻。例如微調讀數為0.6，粗調的電阻定位倍數是10，則被測的接地電阻是6Ω。
6、為了保證所測接地電阻值的可靠，應改變方位重新進行複測。取幾次測得值的平均值作為接地體的接地電阻。
表面介紹

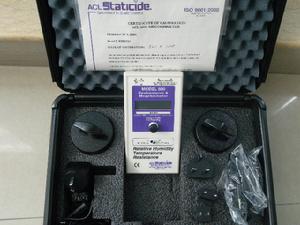

表面電阻測試儀（ACL-800兆歐儀）測量阻抗溫度和濕度。“濕度和溫度會影響阻抗，所以必須測量” 測量表面阻抗10-10歐姆/□，測量電阻10-10歐姆
電阻測試儀·溫度：32。F-100。F( 0℃-37.8℃)
·高精度－全量程範圍內
·包含電極：
--2個5磅重，2.5英寸RTT、RTG盤形電極
--2個3英寸平行表面阻抗測試電極
·液晶數碼顯示
·可充電電池
·可測量桌墊、地板塗料層、漆面、腕帶、工作服、鞋(鞋套)、袋子和容器
操作手冊
測量前，首先確保待測表面乾淨無污染。
表面阻抗
1、平行探頭阻抗測量法(Parallel Probe ResistivityMethod)
平行探頭阻抗測量法是符合EOS/ESD－S11.11－1993標準的測量方法，這是一種快速的測量平面均勻材料電阻值的方法。這種方法也適合於多層材料的測量，但是在阻抗值報告中必須註明測量時的溫度和濕度條件。A、將表放在待測量的物體表面。B、將開關調到所需的電壓位置(10伏或100伏)。
C、以大約5磅的壓力持續按下測量按鈕，此時LCD屏會顯示出測量的表面阻抗，溫度和相對濕度值，整個測量過程大約為十五秒種。
·表面阻抗單位為歐姆/□
·溫度單位為攝式
·相對濕度單位為百分比
在每次測量中，按下測量按鈕後，ACL-800表將連續顯示修整測量值，鬆開按鈕後約四十五秒內，顯示的是最後一個測量值。2、同心環探頭阻抗測量法（Concentric Ring Probe Resistivitymethod）（同心環探頭為選購件）
將連線插頭插入表的兩個3.5毫米插孔，並將香蕉插頭與同心環探頭(選購件)相聯。將探頭放在待測試物體表面後，按下按鈕約15秒鐘後，在液晶顯示屏上將顯示出正確的溫度和相對濕度，正確的表面阻抗值為液晶顯示屏上的讀數乘以10，單位為歐姆/□。例如：晶屏上顯示為3.5×104歐姆/□；實際阻抗值為3.5×105歐姆/□。
表面電阻測量
這個測量方法是符合EOS/ESD-S4.1測量要求來測量獨立於接地的兩點之間的電阻，用這個測量方法得出的測量結果與被測物體的處理、兩個5磅探頭之間的距離等因素有關，因此，應選擇正確的測量規程，每次在同樣要求的測量條件下進行測試。A、將連線插頭插入表的兩個3.5毫米插孔，並將香蕉插頭與兩個5磅重探頭相聯。B、按照測量規程將兩個探頭放置在待測物體表面。
C、選擇所需的電壓值(10伏或100伏)。
D、按下開關直到顯示出所選的電壓值(10伏或100伏)，繼續按著開關直至所測電阻（單位為歐 姆），相對濕度和溫度顯示在液晶顯示屏上。
表面對地電阻測量
這個測量方法是用於測量物體表面一點與表面上另一接地點之間的表面電阻，測量方法符合EOS/ESD S4.1測量標準。A、將兩條連線的一端分別插入表的兩個3.5毫米插孔，然後將其中一條接鱷魚夾，另外一條與一個5磅重盤形探頭相聯。
B、將鱷魚夾子接到所知的接地點上，按照測量要求將盤形探頭放在待測物體表面上。
C、按下測量按鈕直至電阻（單位為歐姆）、相對濕度、溫度值顯示在顯示屏上，測量結果符合EIA，EOS/ESD，ANSI，IEC-93,CECC，ASTM測量標準，對於高阻抗材料的測量時為保證測得高精度測量結果，需注意不要使兩引線交疊，不要用手接觸探頭，引線和被測物體。
校準步驟
1、範圍為103到1012具有精度1%的阻抗電橋。高精度相對濕度表(Relative Humidity Hygrometer)高精度溫度表(High accuracy Thermometer)。
2、打開表蓋，小心切莫損傷電路板上兩條連線電源開關的導線。3、找到電路板右下方三個校正調節器(Calibration Pots)。
4、使表在這一環境條件下起碼1/2小時，取得自平衡後才可開始測試。
5、採用ACL-800表自帶的連線線一端連線上鱷魚夾，另一端香蕉插頭。
6、將3.5毫米長的插頭插入表的插口。
7、用鱷魚夾連線電阻器兩端。
8、三個校正調節器，最上面的為“濕度”測量，中間的為“阻抗”，最下面的為“溫度用小號螺絲刀調節”。順時針方向為增加值調節，逆時針方向為降低值調節。
9、按下電源開關，同時比較“溫度”，“濕度”和“電阻”值。
10、釋放電源開關，並慢慢調節相應的校正調節器。
11、再次按下電源開關，觀察LCD顯示屏。
12、如需要再校準，可再按下電源開關和調節校正器。
13、蓋上表蓋並將四個固定螺絲上緊。
14、按下電源開關確定表是否工作正常。
使用方法
1）熟讀接地電阻測量儀的使用說明書，應全面了解儀器的結構、性能及使用方法。2）備齊測量時所必須的工具及全部儀器附屬檔案，並將儀器和接地探針擦拭乾淨，特別是接地探針，一定要將其表面影響導電能力的污垢及銹漬清理乾淨。
3）將接地幹線與接地體的連線點或接地幹線上所有接地支線的連線點斷開，使接地體脫離任何連線關係成為獨立體。
使用圖解
a）實際操作b）等效原理
1）將兩個接地探針沿接地體輻射方向分別插入距接地體20m、40m的地下，插人深度為400mm。2）將接地電阻測量儀平放於接地體附近，並進行接線，接線方法如下：
①用最短的專用導線將接地體與接地測量儀的接線端“E1”（三端鈕的測量儀）或與“C2”短接後的公共端（四端鈕的測量儀）相連。
②用最長的專用導線將距接地體40m的測量探針（電流探針）與測量儀的接線鈕“C1”相連。
③用餘下的長度居中的專用導線將距接地體⒛m的測量探針（電位探針）與測量儀的接線端“P1”相連。
3）將測量儀水平放置後，檢查檢流計的指針是否指向中心線，否則調節“零位調整器”使測量儀指針指向中心線。
4）將“倍率標度”（或稱粗調鏇鈕）置於最大倍數，並慢慢地轉動發電機轉柄（指針開始偏移），同時鏇動“測量標度盤”（或稱細調鏇鈕）使檢流計指針指向中心線。
5）當檢流計的指針接近於平衡時（指針近於中心線）加快搖動轉柄，使其轉速達到120r/min以上，同時調整“測量標度盤”，使指針指向中心線。
6）若“測量標度盤”的讀數過小（小於1）不易讀準確時，說明倍率標度倍數過大。此時應將“倍率標度”置於較小的倍數，重新調整“測量標度盤”使指針指向中心線上並讀出準確讀數。
7）計算測量結果，即R地=“倍率標度”讀數ד測量標度盤”讀數。
參數
1、量 程：2KΩ2、測量精度：2%
3、解析度：0.001Ω
4、測試電流：10mA
5、測試頻率：128Hz
6、最大輸出電壓：75V
7、最大允許迴路電阻：7.5KΩ
8、工作電源：AC220V+15%，50Hz接地電阻測試儀的選用
接地電阻為什麼至今仍然是一個被大家所忽視的問題呢？主要是沒有適合理想測量儀器，接地搖表由於眾所周知的原因，測試值精度很差，有時同一個接電阻成了一個抽象的物理量，使人很難捉摸。隨著科學儀器的發展，先進接地電阻測試儀完全控制了地電阻測試的要領，可以做到測試值正確無誤。目前智慧型式接地電阻儀非但功能強大；而且可以應付現場各種複雜情況，如有效地排除干擾，自動跟蹤最合適測試條地件，出現各種問題當即智慧型提示等等，象GEOX、ET3000等地阻儀還能直接測干擾頻率，干擾電壓，自動校零等特點。除上述地電阻測試儀表外，法國CA公司6412、6415單鉗口式地阻儀也是當前較為熱門的一種地阻測試儀，國內生產同類產品的有ET2000型，基本功能與CA公司類似，由於儀器體積小巧，操作又十分簡便，因此每逢霉雨季節，或者年中、年終巡視接地裝置好壞最理想的地阻儀。如需要測試精度高一點，又要方便輕鬆，那就可以用ET3000雙鉗口接地電阻測試儀，象輸出電線桿塔、微波塔、避雷針等接地裝置的接地電阻測量及良好接地條件的輔助裝置(水龍頭，水管裝置)的場合，都可以用這種雙鉗口式接地電阻儀進行接地電阻的測量。對於大型的系統接地、網路接地、土壤電阻率的測試應該選擇 HTDW-III 等地阻儀為好，利用三線、四線測量方法，由於儀器的獨特功能，保證地阻測量值的重複性、穩定性，且HTDW-III地阻儀的測量精度高達3%，其測試電流<3A。
