產品用途
電腦全自動插拔力試驗機又簡稱：全自動插拔力試驗機。本機適用於各種連線器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用 Windows 視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存( 試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等）解決各種連線器測試的夾具問題及測試時公母連線器能自動對準，不會有吃單邊的問題。
本機最大優勢是搭配飛凌儀器動態阻抗測試系統，可在測試插拔力同時測試動態阻抗並繪製（荷重行程-阻抗曲線圖），以往的機器是配置阻抗測試機使用。

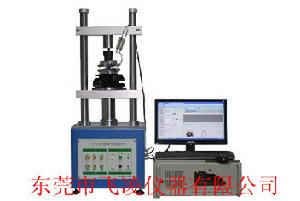

儀器圖片
1220S全自動插拔力試驗機機器特點
1、測試條件皆由電腦畫面設定，並可儲存。由下拉式選單勾選設定或直接輸入數據。（含試驗類別、測定運動方向、荷重測定範圍、行程測定範圍、行程原點位置、行程原點檢出、測定速度、
測定總次數、暫停時間每次等候位置、空壓次數等）。
2、可儲存及列印圖形（荷重-行程曲線圖-荷重衰減壽命曲線圖-檢驗報表）荷重元超負載之保護
功能、可確保荷重元不致損壞。
3、同時顯示荷重-行程曲線圖及壽命曲線圖。
4、自動荷重零點檢出，並可設定原點檢出荷重值。
5、荷重單位顯示：N、lb、gf、Kgf可自由切換。
6、可同時搭配數個荷重元（2Kgf/5Kgf/20Kgf/50Kgf選購）。
7、機台採用高鋼性結構設計，搭配伺服馬達，長時間使用下能確保精度，適合一般引張壓縮測試及插拔力壽命測試。
8、超規格值停止（於壽命測試時，測試數據超出設定上下限值時機器自動停止。
9、測定項目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入點電阻值、荷重或
行程之電阻值。
測試項目
1、連線器單孔插拔試驗
2、連線器插拔壽命試驗
3、連線器 Normal Force 測試
4、連線器整排插拔試驗
5、連線器單Pin與塑膠保持力試驗
6、可同時與接觸阻抗機連線(選購)
7、各種壓縮、拉伸破壞強度試驗。
技術參數
1、測定最大荷重：50Kg，20Kg，5Kg，2Kg
2、最小分解能力：0.01Kg或1g
3、最大測定高度：150mm
4、最小微調距離：0.01mm
5、測定速度範圍：0-200mm/min
6、 X軸移動範圍：0-75mm
7、 Y軸移動範圍：0-75mm
8、傳動機構：滾珠螺桿
9、驅動馬達：日本松下伺服馬達
10、外觀尺寸：360×260×940mm
11、重量：67Kg
12、電源：220V/50Hz
13、型號：FL-8648
測試報表輸出
1、荷重-行程曲線圖、壽命曲線圖、測試報表，皆為A4標準紙張規格，且由電腦印表機直接列印；
2、插拔荷重 - 行程曲線圖：可直接顯示並儲存每次測試之位移與力量值變化；
( X 軸代表行程，Y 軸代表力量）
每一測量圖形皆可由十字游標追蹤軌跡，判定每一測定點對應之荷重及行程值，
最小解析度 0.01mm；
曲線由電腦自動儲存、可隨時放大縮小、一張紙可任意指定放置 N 個曲線圖；
捲軸式曲線圖顯示，可任意瀏覽曲線圖；
同時顯示荷重-行程曲線圖及壽命曲線圖。
3、壽命曲線圖：
報表抬頭內容可隨時修改；
報表上可顯示每條曲線之最大值、最小值、平均值；
報表上可顯示測試上、下限之規格線；
可設定同時顯示多組壽命曲線圖。
4、測試報表：
測試報表自動產生（A4 規格），並可轉檔輸出（Excel）或通過網路直接輸出；
自動計算最大值、最小值、平均值、差值、標準差等；
可輸入測試上、下限值，超出規格自動判定 OK 或 NG。
機器標準配置
1、 1220S主機一台
2、多功能夾具及夾嘴一套
3、整排插拔用自動求心裝置一套
4、大型 X、Y 移動台一套
5、 Normal Force 專用治具一套
6、電腦一套（P4主機板，40GB硬碟，256MB記憶體，17寸純平彩顯）
7、印表機一台
8、插拔力試驗機說明書一本
9、軟體使用說明書一本
