電纜故障智慧型測試儀

一、概述

有線通信的暢通和電力的輸送有賴於電纜線路的正常運行。一旦線路發生障礙,不及時查出故障並迅速予以排除,就會造成很大的經濟損失和不良的社會影響。因而,電纜故障測試儀是維護各種電纜的重要工具。電纜故障智慧型測試儀採用了多種故障探測方式,套用當代最先進的電子技術成果和器件,採用計算機技術及特殊性電子技術,結合長期研製電纜測試儀的成功經驗而推出的高科技,智慧型化,功能全的全新產品。
WD-2133 電纜故障智慧型測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障,高低阻性的接地,短路和電纜的斷線,接觸不良等故障進行測試,若配備聲測法定點儀,可準確測定故障點的精確位置。特別適用於測試各種型號、不同等級電壓的電力電纜及通信電纜。

二、主要特點

2.1 功能齊全
測試故障安全、迅速、準確。儀器採用低壓脈衝法和高壓閃絡法探測,可測試電纜的各種故障,尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀,可準確測定故障的精確位置。
2.2 測試精度高
儀器採用高速數據採樣技術,A/D採樣速度為100MHz,使儀器讀取解析度為1m,探測盲區為1m。
2.3 智慧型化程度高
測試結果以波形及數據自動顯示在大螢幕液晶顯示屏上,判斷故障直觀。並配有全中文選單顯示操作功能,無需對操作人員作專門的訓練。
2.4 具有波形及參數存儲,調出功能
採用非易失性器件,關機後波形、數據不易失。
2.5 具有雙蹤顯示功能。
可將故障電纜的測試波形與正常波形進行對比,有利於對故障進一步判斷。
2.6 具有波形擴展比例功能。
改變波形比例,可擴展波形進行精確測試。
2.7 可任意改變雙游標的位置,直接顯示故障點與測試點的直接距離或相對距離。
2.8 具有根據不同的被測電纜隨時修改傳播速度功能。
2.9 小體積攜帶型外形,內裝可充電的電池供電,方便攜帶和使用。

三、主要技術指標

3.1 套用範圍及用途
儀器可測試各種型號的電力電纜(電壓等級1KV~35KV)和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏,高阻閃絡性故障和電纜的斷線、接觸不良等故障。並可測試電纜的長度和電波在電纜上的傳播速度。
3.2 最遠測試距離:32km(明線可達100千米)
3.3 探測盲區: 1m
3.4 讀數解析度: 1m
3.5 功耗: 5VA
3.6 使用條件:環境溫度 0℃~+40℃
(極限溫度 -10℃~+50℃)

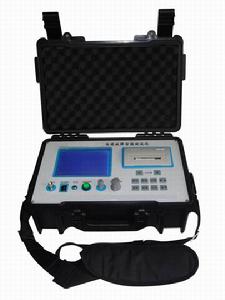

WD-2133電纜故障智慧型測試儀WD-2133電纜故障智慧型測試儀

相對濕度 40℃(20~90)%RH
大氣壓強 (86~106)Kpa
3.7 重量:3.5kg
