多脈衝電纜故障測試儀

多脈衝電纜故障測試儀

多脈衝電纜故障測試儀,又稱多次脈衝電纜故障測試儀,全智慧型多次脈衝電纜故障測試儀,T-A21多脈衝電纜故障測試儀,實際上由多脈衝電纜故障測試儀主機、多次脈衝產生器、電纜故障路徑探測儀,電纜故障定點儀組成。

多脈衝電纜故障測試儀,又稱多次脈衝電纜故障測試儀,全智慧型多次脈衝電纜故障測試儀,T-A21多脈衝電纜故障測試儀,實際上由多脈衝電纜故障測試儀主機、多次脈衝產生器、電纜故障路徑探測儀,電纜故障定點儀組成,衝擊高壓部分用T-A35電纜故障一體化高壓發生器、脈衝電容器完成。從組成上看,就多了一台多脈衝發生器,主機實際上由T-A20電纜故障測試儀主機改進而來,其他路徑儀、定點儀、電纜故障高壓單元都一樣。
多次脈衝電纜故障測試儀是電力電纜故障故障檢測技術的升級換代產品,是品質優良,填補國內空白的高端電力電纜檢測儀器,電力電纜故障測試儀器。

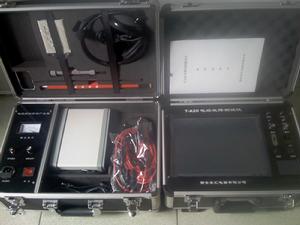

T-A21多脈衝電纜故障測試儀T-A21多脈衝電纜故障測試儀
T-A21智慧型多脈衝電纜故障測試儀是將衝擊高壓閃絡法中的複雜波形變成極其簡單最易掌握的低壓脈衝法短路故障測試波形。所有複雜電纜故障都可以變成極其簡單的故障性質,波形直觀明了,無需分析判斷;使現場檢修人員工作效率大大提高,使工作變得有趣。
一般的電纜低阻故障測試,利用低壓脈衝法,就可以根據回波的極性非常容易地判斷出故障點距測試端的距離來。但是,對於高阻故障,故障點的等效阻抗與電纜的特性阻抗是基本匹配的,使用低壓脈衝法時無故障點的回波。
然而,如果在足夠高的衝擊電壓作用下,故障點被電弧擊穿短路的同時,傳送一個(或多個)低壓測試脈衝,即可在短路點得到一個短路反射的回波,即反射回波的極性與發射脈衝的極性相反。當故障點短路電弧熄滅後,再發射一個低壓測試脈衝,可測得電纜的開路全長波形。前後兩次採集到的波形同時顯示在一個屏面上並自動靠攏、對齊、疊加。開路全長波形與發射脈衝同極性,故障反射波形的極性與發射脈衝極性相反,且一定在全長距離以內。故障點以前的兩個測試波形,在規律上重合得很好,一旦越過故障點,兩個波形就產生明顯離散,不再重合。兩條曲線的離散點就是故障點距測試端的距離。
技術參數:
·測試方式:低壓脈衝、多次脈衝、電壓取樣、電流取樣
·測試界面:大漢顯液晶Win XP系統
·採樣工作方式:多頻採樣,可調
·測試距離:可達182Km
·測試脈衝寬度:0~10μs,可調
·測試誤差:
粗測相對誤差:不大於±0.25%
粗測絕對誤差:2千米以下長度電纜不超過1米
5千米以上長度電纜不超過2米
精確定點無誤差
·測試盲區:不大於10米
·讀數分辯率:小於0.5 米
·待機時間:不小於4小時(可選配可移動小型野外發電機)
·兼容性:可兼容我公司T-A20電纜故障測試儀所有功能
·電源:AC 220V±10%
·外形尺寸:400×260×180
·重量:7KG
