概述
是本公司研製的最新式的電力電纜故障測試中最新式的定點設備,利用本設備所自帶的間歇式高壓電壓發生器，採用測量電力電纜在放電過程中產生的電位差，從中尋找出電力電纜故障點所在位置。從而免除了一般在做電力電纜故障測試中所使用的高壓放電設備，提高了測試的安全性和可靠性。並具有定位精度高、操作簡便，安全可靠一系列的優點，是電力電纜測試中的精確定位的又一新穎測試工具。本設備主要由間歇高壓電壓發生器和攜帶型電位測量裝置所組成；間歇式高壓電壓發生器用來產生500伏左右的直流高壓，將所產生的高壓電壓施加到所要測試的高壓電纜上，當被測電纜出現絕緣損壞時，間歇式高壓電壓將對大地產生一個較強的電場。
我們利用測量裝置可方便的探測出地電位的梯度，一般來講電纜故障點的正上方電位最高，而隨著與電纜故障點距離的逐步加大，相應的電位也隨之減小，從而從電位的梯度上可判斷出故障點的一般位置。而在故障點的正上方時，兩隻測量桿將處於等電位的位置，電錶指示為零，此時在兩隻測量桿中間的位置將是電纜故障點的位置。
本儀器對於低壓電纜，路燈電纜、高壓開放型故障有著絕好的測量效果。特別適用於路燈電纜和低壓電纜的短路、開路故障測試。
參數
發射機
輸出脈衝電壓：> 500Vpp輸出方式： 間歇工作方式
間歇時間： 4S±15%
輸出指示：1000V直流電壓表
外部負載電阻測量：0～2M
電源： 可用交流110Vac~220Vac電源供電運行。
也可使用內置12V/3.3AH密封鉛酸蓄電池。
充電： 儀器內置有交流充電裝置，可直接利用220v電源給電池充電，也可直接利用交流供電運行。
體積：
260X190X90mm
重量： 2KG
接收機
測量方式：脈衝電壓梯度測量脈衝寬度：3-4S±15%
測量範圍：10毫伏～20伏特
增益調整範圍：1-32
觸發調整範圍：2-20
方向指示：LCD液晶顯示器
自動測量電池電壓
電池電壓低自動報警提示
電源： AAA 1.5V*335-40ma
體積： 190*85*90 mm
重量： 0.6KG
發射機
3.1概述
安全性注意事項：由於本儀器輸出電壓比較高所以操作時應嚴格注意。
在儀器沒有接好輸出線之前，必須將工作方式選擇位於關閉狀態。
操作時應先連線輸出線，然後再選擇所需的工作方式。
關機時應先將工作方式選擇位於關閉狀態，一分鐘後，再拆除輸出引線。
注意！！！當電源開啟時，嚴禁再對輸出導線進行操作，以防觸電！！！
3.2檢查電源
開始使用前應首先檢查電池電壓是否正常，如果電池電壓過低，必須給電池充電。
電池檢測：按下電池檢測開關，儀器將檢測電池電壓，在使用前，應保證電池電壓指示在黃線以上，當電池電壓在紅線區域，則必須給電池充電。
3.3充電
充電插頭在儀器的背面。使用220Vac電源進行充電。
儀器充電時，指示燈顯示黃色狀態，表示正在充電，當電池充滿時，指示燈將變為紅色（或綠色)。
建議當電池充滿時，再多充1-2小時，以使電池獲得最大能量。
新儀器在開始使用前幾次充電時一定要充滿，建議充電時間大於10小時。
3.4發射機連線
在實際使用中，應注意接線的正確性，只有在正確的連線測試線，才能保證最大限度的發揮本儀器的使用功效。
本儀器配有2根輸出引線，輸出為紅色，黑色接地線。連線方法如圖：
測試線連線：本機輸出線為兩條，紅色為高壓脈衝輸出端，黑色為地線。接線時應將高壓輸出端接線連到被測電纜的故障相上。

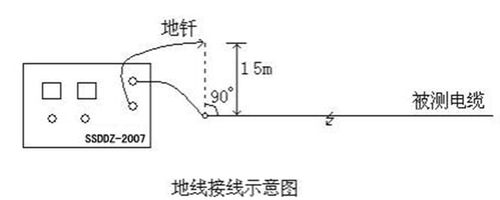

發射機的黑色端通過地釺接到土壤層，注意：地釺的位置最好與被測電纜成90度夾角，這樣效果最好。
特別提示：被測電纜的外鎧和零線必須懸空才能正確的進行測試！！！
3.5開機測試
連線完成後，即可打開電源進行測試。
此事可以看到電壓表上顯示輸出脈衝電壓的幅度，但正常燈亮時，看到儀器內壁儲能電壓瞬間向電纜釋放，電錶指示下跌。並且電錶指示擺動越大，表示電纜的接地電阻越低，越有利於測試。
如果電錶指示不動或下跌的很小，說明線路阻抗越高，越不利於測試。
測試中如果蜂鳴器長鳴，欠壓指示燈亮，輸出不穩定，則說明電池電壓不足，需要進行充電，也可接入電源利用交流供電進行操作。
3.6關機
測試完畢後，關機時應首先關閉電源，等1-2分鐘後，是機內高壓電源充分釋放後，再拆除接線，以免遭到電擊。
注意：
SSDDZ-2007主機使用完畢後，一定要檢查關閉電源，否則將永久損壞機內電池。
如果本機長期不用，需保證每年充電一次，以保證電池的有效壽命。
接收機

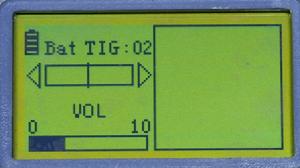

液晶顯示器；用以顯示測試參數和測試波形；

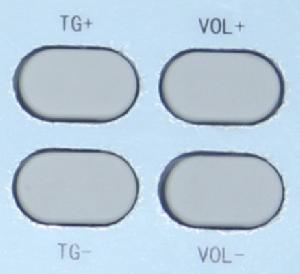

【VOL+】【VOL-】用以調整儀器接收增益，調整範圍為0-32，數字越大，接收增益越大。一般在開始測試時，建議調整到最大，測試中隨著接收信號的加強，逐步減小增益。
【TIG+】【TIG-】用以調整接收信號的觸發靈敏度，調整範圍在2-20.。數字越小，靈敏度越高。一般在開始測試時，建議調整到最小，測試中隨著接收信號的加強，逐步提高觸發門限。
探桿的信號輸入在儀器的兩側，左邊為紅色接口，右邊為黑色接口，用以連線到探桿上。
背面設有電池倉，更換電池時，直接打開背面電池倉蓋，即可更換電池。本機採用3節5號鹼性乾電池供電。
4.2連線：
測量插孔A、B用以插接兩制測量桿，並以紅黑兩色區分正極或負極（或測量方向）。將兩引線連線到測量桿上。
4.3故障點尋蹤：
將主機連線好後，可打開主機電源，大概10秒後開始輸出，可以看到輸出錶針有指示。
輸出電壓隨著外部負載電阻的不同江自行調整。
當接收正常後，可沿敷設電纜走向進行測試。
當電纜比較長時（大於300米），在故障點與測試端的中間位置，信號可能很弱，這時可調整靈敏度到最大，以便觀察。
然後就可以沿電纜進行測量。當距電纜故障點較遠時，可調節增益旋鈕到最大，當接近電纜故障點時，指示將逐步加強，並能夠正確的指示故障點的方向。

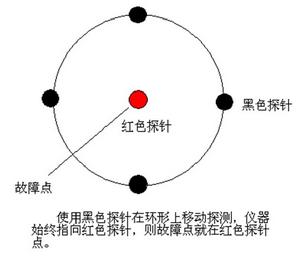

液晶顯示器將有所反映，如果圖形指示向上脈衝，則偏向紅方，電纜故障點偏向紅色連線的測量桿。反之則偏向黑色連線的測量桿。如果指示過大應適當降低增益，按下幅度調節按鈕【VOL-】減小增益。

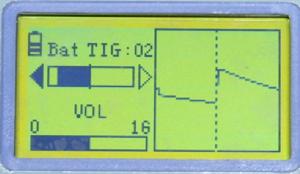

信號較弱時顯示波形；

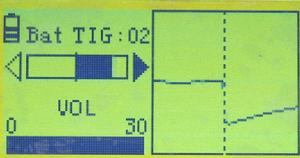

接近故障點的顯示波形，可以看出信號明顯增強；

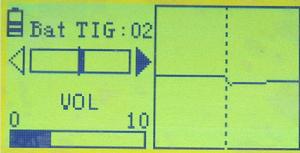

超過故障殿後，出現反向波形；
電池更換
本儀器設計有自動開機自動檢測電池電壓功能。開機時首先檢測電池電壓，此時液晶顯示器做上角顯示電池的能量，當電池顯示能量為空時，應及時更換電池。當儀器電源不足時，測試精度將有所下降，此時應更換測試儀器內部的電池，

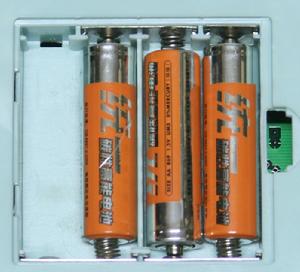

電池倉在接收機的背面如圖，打開電池蓋將可看到底部的電池，將廢舊電池拆下換新，並重新將儀器安裝好即可。
儀器配套

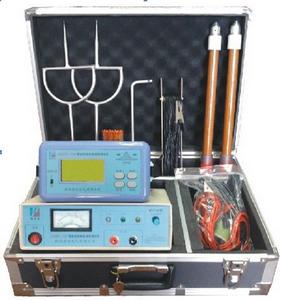

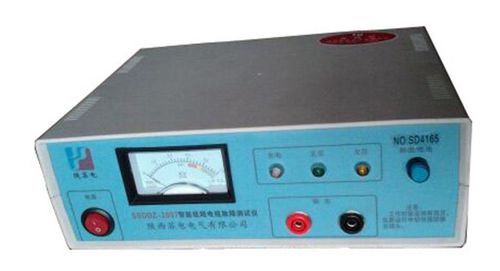

發射機主機SSDDZ-2007一台接收機SSDDZ-2007 一件
測量連線線1M 兩條
測量探針 兩隻
測量探桿 兩隻
電源線 一條
輸出連線2M 一條
地線 一盤
使用說明書 一份
