電線電纜冷焊機

冷壓焊★技術相對與其他的焊接技術還是比較年輕的。第二次世界大戰中，英國飛行員 Sowter 先生用類似鈍刀的物體將 2 塊重疊的鋁板切斷，無意中發現了2塊鋁板被不知明力量緊密的結合在一起。通過這一現象，英國的 General Electric Co.研究所開始研究冷壓焊金屬的技術，並將這一技術帶入工業生產領域。

冷接機歷史介紹

對於中國冷壓焊還是個新型名詞，而在國外的一些已開發國家已非常普及。雖然國內一些企業公司已經開始熟悉和使用冷焊機，但還未達到普及的程度.相信隨著冷壓焊技術難題逐一被攻破，空白被填補，國內市場越發成熟，冷壓焊會被越來越多的領域所接受。

• 冷接機的原理和優勢

冷焊機工作原理是在集中壓力負荷作用下，使需要連線的兩接觸表面積擴大， 從而使得焊接表面上的原始的阻礙焊接的氧化保護膜破裂 ， 高壓負載又使暴露的純淨金屬物質緊密接觸，產生原子之間的結合。 經過焊接時嚴重變形的冷壓焊接頭，其結合界面均呈現複雜的峰谷和犬牙交錯的空間形貌，其結合面面積比簡單的幾何截面大。在正常情況下，同各金屬的冷壓焊接頭強度不低於母材； 異種金屬的冷壓焊接頭強度不底於兩邊母線強度。 很多金屬材料在傳統的高溫焊接下會導致接頭變形變粗、異物摻入、電阻變大導電性能變弱等缺陷。而在常溫下工作的冷焊機則完全不會出現以上問題，只不過會在接頭處有一些因硬化而變形的渣滓而已，用平頭鉗輕輕剝去便可。

適用於壓焊的金屬

一般硬度不高，延性好的金屬線材都適用於冷焊機。例如：鋁、銅、鎳、鉑、金、銀、釺以及其合金等；以上兩種不同種類的金屬也可以進行焊接，且焊接效果與同一材質焊接效果無二。
註：現階段使用的冷焊機工具下，對銅等金屬施加力量的上限為200KGF/mm 2，因此鐵、鋼以及其合金等硬度高的金屬目前還不能冷壓焊，本公司正在研究其他可行方案，有興趣的朋友可以聯繫我們。

冷焊後接頭的情況

經過反覆實驗，證實了冷焊接後，接頭部分的強度與母線的強度相等（母線橫截面圖、接頭橫截面圖）；接頭處除出多餘的渣滓後沒有明顯的突起、變形、被腐蝕等情況（焊接後的解析圖）；接頭電阻、導電性能與母線相比也沒有變化。

冷焊機的種類及模具

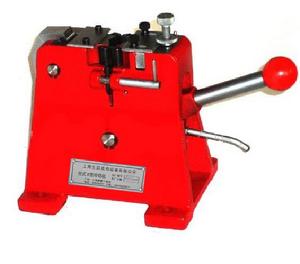

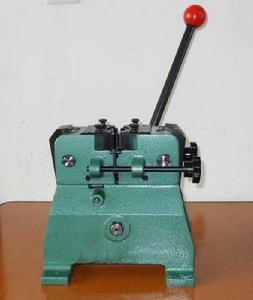

冷焊工藝由冷焊設備與冷焊模具共同完成， 二者缺一不可。我國目前生產冷焊機的企業，大都採用與國外設備相匹配的外形尺寸，都能互相匹配。本公司目前有Ⅰ型、Ⅱ型、Ⅲ型等七到八種型號，可滿足 0.08mm ~ 3.00mm 的不同規格線材的焊接需求。
冷焊模具是由高質量模具鋼加工而成，並通過真空淬火熱處理。其硬度 HRC 56~60 左右，具有變形小，耐磨損之性能。在使用冷焊機的過程中，除選擇與線規格相符的模具外，為了延長模具的使用壽命，達到更好的焊接效果，模具的保養十分重要。
