電線打盤機技術參數

電線打盤機技術參數

c. b. c.

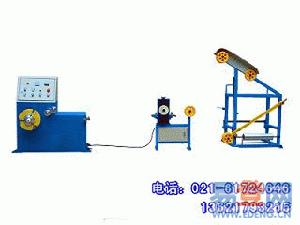

高速成圈打扎機主要技術參數
使用範圍 適用於0.5-10mm電線及小截面電纜的成圈及打扎
放線方式 自動漲力放線 放線盤尺寸 ≤φ630mm(可選φ800mm)
排線方式 自動排線 電動機功率 3HP(2.2kw)
主機轉速 0-500轉/分鐘 線扎內徑 φ120mm
線扎外徑 ≤φ310mm 線扎高度 30-100mm
線扎槽數 3槽 每班產量 700扎左右(8小時)

本機適用於0.5-10mm電線的成圈及打扎。該產品生產效率高、排線質量處於同類產品先進水平,與傳統機型相比其主要優點如下:
a. 採用自動排線,收線速度是傳統機型的2-3倍。
b. 採用快速打扎裝置,成圈後電線在機台上綑紮後可輕鬆快速取下,減少勞動強度並節約勞動時間。
c. 電線成圈、打扎、塑膠薄膜包裝三個工序一人便可完成,減少勞動力成本。
d. 排線靠線材本省漲力,可保證排線節距不受線徑大小的影像,使線材排線整齊,排線質量更好。
二、高速成圈打扎機各組成部分及特點:
高速自動排線成圈打扎機由蓄線漲力放線架、計米裝置、快速成圈打扎裝置三部分組成,並可選配火化機與測徑儀線上檢測火花點與線徑大小。
1、蓄線漲力放線架:
a. 採用蓄線式使放線漲力保持穩定。
b. 根據不同線材的線徑,漲力大小可以通過彈簧進行調節。
c. 槓桿式剎車,搖臂導輪越向下,放線盤阻力越大,當主機到設定成圈長度快速剎車時,搖臂導輪到最低位置,放線盤放線阻力最大,放線盤可在1-2秒內剎車而不會亂線。
d. 採用手柄式上下盤,可實現輕鬆快捷更換線盤,放線盤尺寸為(尺寸客戶提供):
外徑 內孔 外寬 中心距





2、電子計米裝置:
a. 計米輪與壓輪都採用單向軸承,線材只能前行而不能後退,計米準確。
b. 採用電子式計米以提高計米精度。
c. 計米輪表面鍍瓷,壓輪用膠輪,確保線材不受壓損。
3、快速成圈打扎主機:
a. 排線:自動漲力排線裝置,排線靠線材本身漲力,可保證排線節距不受線徑大小的影響,使線材排線整齊,排線質量好。
b. 動力:3HP台灣東元馬達, 速度達500轉/分鐘,由一人操作即可。
c. 控制:3HP台灣東元變頻器,採用變頻控制軟啟動與自動剎車技術,開機時避免加速過快把線材拉細。
d. 自動漲縮快速打扎盤可在2-3秒內完成漲縮與裝卸,成圈後的線扎在機台上綑紮並可輕鬆取下,操作簡單方便。
e. 線材成圈打扎後的尺寸(尺寸客戶提供):
外徑 內孔 寬度




f. 採用電子計米器,用戶可根據需要設定成圈長度,並且到米數自動停機。
g. 可選配線徑測試儀與火花測試儀,價格另計。當電線外徑超公差或表面破皮時能自動報警並及時停機。
h. 外觀顏色:亮光藍(按客戶要求)。
i. 操作方向:主機(從左至右操作)。
