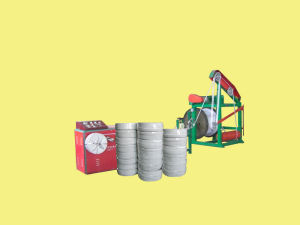

打扎機（護套線設備）用途
打扎機組適用於護套電線成圈及打扎。該產品生產效率高、排線質量好，解決了業界護套電線成圈打扎與大線盤聯動生產的難題。
打扎機產品優越性
1、打扎機用於護套線的成圈與打扎。
2、裝、卸收線盤快速、方便。放線自動剎車不亂線。放線盤採用升降機構，減輕人工勞動。
3、自動排線採用特殊裝置、成盤打扎速度快。
4、電線成圈後，可迅速綑紮與輕鬆取下，效率高，用時短。
5、排線整齊、美觀。
6、護套線成卷打扎專用機組，也可生產卷繞102多芯電線。
打扎機技術參數
1、線盤外徑:Φ400mm
2、線盤內芯:Φ160mm（根據用戶選裝）
3、線盤寬度:100mm（可調，根據用戶選裝）
打扎機4、護套電線成卷最大線徑:Φ6.8×12mm（或10圓電線）
5、成卷打扎時間:1分鐘
6、電機功率:3.7kw（變頻電機）
7、放線盤規格:PN630、800、1000（根據用戶線盤內孔製作）
8、護套電線平方:1.5、2.5、4、6（10鋁塑、銅塑電線單芯線徑）
9、放線盤升降形式:絲槓式（升降電機1.5kw-4級）
10、放線盤安裝形式:有軸式
打扎機的配置

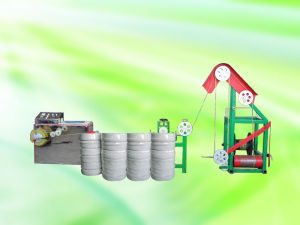

由自動漲緊放線架、計米裝置和護套線成卷打扎專用主機組成。
打扎機各組成的功能及作用
1、自動漲緊放線架
自動漲緊放線架，採用絲槓式升降線盤裝置，可快速更換線盤。放線速度與主機完全同步，自動漲緊放線架剎車裝置發揮作用，放線不會亂線。
2、計米裝置
計米輪採用半米輪裝置。壓輪採用尼龍輪，方便用戶設定計米輪周長，達到用戶成卷打扎計米長度之目的。
3、成圈主機
1)自動漲力排線靠線材自漲力，可保證排線節距不受線徑大小的影響，使線材排列形成層繞式卷繞收卷。
2)護套線成卷打扎盤採用活動內芯圈式裝置，內擋盤固定，安裝外擋盤方便靈活。
打扎機的安裝說明
1、打開包裝箱，先檢查產品各部分情況。然後依照合格證明書內的裝箱單清點配件數量。
2、用膨脹螺栓固定，如地基安裝圖所示。
打扎機安全操作規程
1、安裝放線盤前需鬆開剎車漲力，把漲力鬆緊手柄向上。
2、根據不同線盤直徑的大小，調整放線漲力。
3、快速安裝外擋板。外擋板的扎線槽與內擋板的扎線槽對齊，再旋緊絲槓螺釘。
4、成卷打扎時，按照每盤電線長度之要求，使操作工在自動漲緊放線機上轉動纏繞多餘的電線長度。
5、根據各廠家成卷打扎電線長度之要求，調整電子計米預置長度。
6、護套線成卷打扎專用機組，專業生產護套線成盤打扎之用，卷繞護套線速度不能過快，若要很好地排列整齊。一般掌握在一分鐘左右100米護套線成盤打扎比較理想，也可在成卷打扎護套線在關鍵處由人工調整，達到成盤打扎整齊盤之效果。
打扎機的人工維護保養
1、軸承運轉500小時後，加注一次潤滑油油脂。
2、成卷打扎主機內的傳動皮帶，應每月檢查一次。
3、自動漲緊放線機升降絲槓部件、蝸輪蝸桿旋轉部件，應根據使用情況加注潤滑油。
