隨著電網電壓等級的提高、容量增大,短路產生的暫態過程衰減時間常數增大,暫態分量對保護動作的影響也越來越大。常規的保護檢驗儀器因其不能模擬輸出暫態分量,只能局限於對保護的常規校驗,不能滿足對保護動作行為的分析。以往對保護裝置動作行為的檢驗是通過動模試驗實現的。動模是通過物理模擬發電機、線路、負荷等來建立電網模型的。這種模擬方式建模比較費時,而且靈活性及擴展性能較低,只能在實驗室中對保護裝置的動作行為進行分析,不適於現場使用。

簡介

隨著計算機和電子技術的發展,用數字仿真系統故障,並將暫態數字仿真結果變為真實波形輸出已成為可能。利用電磁暫態程式模擬系統故障,通過F2250測試儀回放成模擬量,我們已成功地套用於現場保護裝置的事故分析,並取得了良好的效果。

組件

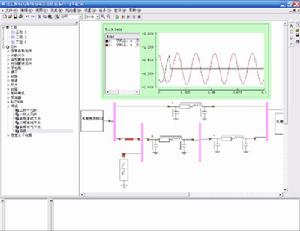

電磁暫態仿真程式 電磁暫態仿真程式

提供了多種常用的電力系統元件(同步機、勵磁系統、調速器、PSS、輸電線、變壓器、負荷、開關、電壓源、電流源、RLC元件、非線性元件、避雷器、直流輸電系統)模型

可研究電力系統的操作暫態、諧振暫態、故障暫態、控制系統暫態問題,如合閘、重合閘、解列過電壓、發電機的次同步諧振、短路故障、一次與二次系統的相互作用等

可進行電力電子裝置的研究與分析,如直流輸電(HVDC)、靈活交流輸電(FACTS)裝置

可模擬各種類型的故障,如單相接地、兩相相間、三相接地等,接地電阻、動作時間以及恢復時間都可以選擇

以圖形方式創建系統模型電路圖和控制系統圖形,使用方便

電路圖可分層次顯示,並可嵌套,結構明晰,易於使用

圖面標示內容可靈活設定

元件可用單線圖顯示,也可用多線圖顯示,元件顯示樣式可由用戶定製

支持多工程、多視窗結構,不同工程、不同視窗之間可相互拷貝元件

保存時一個工程對應一個檔案,數據交換方便

可將繪製好的多個元件組成的電路圖保存為自定義元件,方便其它工程調用計算過程可監控,可採用曲線或儀表的形式監視系統的輸出量,如電壓、電流、發電機功率等,可在計算過程中調節系統中的某些量,如發電機勵磁電壓、直流電壓參考值等計算完畢後結果可採用報表形式或曲線形式輸出,輸出方式靈活多樣

功能

可實現機電暫態仿真、電磁暫態仿真的所有功能

可實現大規模電力系統的機電暫態仿真和局部網路的電磁暫態仿真

可研究大系統背景(5000至10000節點網路規模)下的直流輸電系統和FACTS元件暫態特性,無需對相關電力系統進行等值化簡,與傳統的純電磁暫態仿真相比,大大簡化了工作量,並提高了分析的準確性

可研究直流輸電系統和FACTS元件與網路的相互影響,分析準確性大大優於傳統的純機電暫態仿真。
