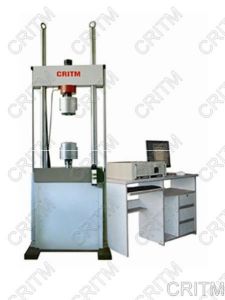

電液伺服動靜疲勞試驗機主要用於測試各種金屬非金屬(高強塑膠橡膠件密封件等)、複合材料以及零部件的動靜態力學性能實驗,可以進行拉伸、壓縮、動態高周疲勞、程控疲勞、低周疲勞、斷裂力學以及靜態的恆變形速率、恆負荷速率和各種常規的力學-生能試驗。配上相應附屬檔案可以進行疲勞裂紋擴展、模擬實際工況、以及高低溫力學性能等試驗

電液伺服動靜疲勞試驗機電液伺服動靜疲勞試驗機
電液伺服動靜疲勞試驗機
主要用途

SDS系列試驗機主要用於測試各種金屬非金屬(高強塑膠橡膠件密封件等)、複合材料以及零部件的動靜態力學性能實驗,可以進行拉伸、壓縮、動態高周疲勞、程控疲勞、低周疲勞、斷裂力學以及靜態的恆變形速率、恆負荷速率和各種常規的力學-生能試驗。配上相應附屬檔案可以進行疲勞裂紋擴展、模擬實際工況、以及高低溫力學性能等試驗
SDS系列電液伺服動靜試驗機是航天、航空、冶金、交通、科研院所和大專院校等各行業進行動態試驗的理想設備
功能特點
主機採用立柱門式載入機架。
採用IDCD2K數字式控制系統。
輪輻式負荷感測器具有剛度大線性度好提高試驗機長時工作的可靠。
作動器安裝形式有上置或下置式,滿足不同實驗需要。
IDCD2K型控制器是內置式全數字動態控制器採用了當今控制器領域最流行,最先進的數位訊號處理器(DSP)技術,命令信號,控制信號全由高速DSP數字運算產生,提高了系統的可靠性和重複性。信號測量部分關鍵器件全部採用美國AD公司(ANALOGDevice)最新高性能模擬器件設計而成。DSP和工控計算機通過PCI匯流排完美結合整個系統外觀簡潔大方,可以說是控制領域個成功的典範。
數字處理器件採用Ti公司32位DSP,工作主頻150MIPS.實現高速實時控制。
接口採用PCI匯流排技術驗應用程式通過WIND0WS設備驅動程式實現計算機高速中斷並與控制卡進行實時同步通訊,保障數據與控制命令實時傳輸。
閉環控制速率5Khz。位移、負荷、變形三通道採樣速度各5000次/秒。(可以
根據特殊套用提高至10000次/秒)
採用PIDF控制算法控制參數:P.I.D.F(比例.積分.微分.前饋)數字調節。
控制幅度補償:具有幅度補和前饋控制以補償幅度和相位。
位移、負荷變形三種控制方式,並且在液壓源開啟情況下,三種控制方式相互之間進行平穩切換。位移、負荷變形具有限位保護功能。
測量精度高。採用16位高速轉換器,信號調節器具有低溫漂、低噪音、線形好等優點保障了系統測量精度與測量穩定性。具有自動調零,標定,多點線性修正功能.
有多種試驗波形供選擇,包括正弦波、三角波、矩齒波、方波組合波形和外部輸入波形等
多種測試波形供用戶選擇。
主要規格及技術參數
型號 SDS50 SDS100 SDS200 SDS500 SDS750 SDS1000
最大負荷 靜態 ±50 ±100 ±200 ±500 ±750 ±1000
動態 50 100 200 500 750 1000
測量精度 負荷 示值的±1.0%,;衰減為1、5倍
位移 ±1.0%F.S每檔;衰減為1、5倍
變形 示值的±1.0%,;衰減為1、5倍
控制參數 函式發生器頻率範圍 0.01~10HZ可變更;函式發生器可發正弦、三角、方波、斜波及組合波等命令波形,且可外信號輸入。波形頻率範圍0.01-100HZ
閉環速率 5000HZ(更新速率)
油缸行程 ±50(mm)
主機 立柱距離 500mm 565mm 700mm 820mm 820mm 1000mm
主機重量 700kg 900kg 1500kg 3500kg 5000kg 7000kg
主機高度 2000mm 2200mm 2500mm 3000mm 3200mm 3200mm
主機形式 雙柱 四柱
夾頭距離 50~600(mm)
整機功率 380v22kw 380v30kw 380v37kw 380v75kw 380v75kw 380v75kw
