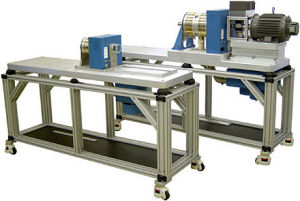

電機綜合性能測試系統

電機性能測試系統主要是測試電機轉速轉矩功率特性曲線及效率曲線。主要測試參數有：電壓、電流、頻率、輸入功率、轉速、轉矩、輸出功率、效率等

一、測功機選擇要素及注意事項：
1、在交直流電機和電動工具試驗中，常常使用到測功機這種測試設備，測功機主要測試電機的轉矩、轉速、輸出功率。
但是不是每一台測功機都能滿足所有的電機測試要求的，主要考慮三個方面的因素：
第一，扭矩測試範圍，測功機的轉矩通常是不能超過的最大轉矩值，如果短時內即把試驗全部完成。
第二，轉速測試範圍，測功機的轉速通常是不能超過的承受的最大轉速，如果長時間超速使用會大大縮短測功機的使用壽命，特別是機械磨損。
第三，測功機上通常所標的功率是指測功機所能吸收的功率，因為一般的測功機（磁滯、磁粉、電渦流測功機是靠吸收熱量達到能量的消耗）即被測交直流電機或電動工具的輸出功率。嚴格地來說，這個指標也是不能超過的，否則測功機很容易就會因為熱量散不出去被燒壞；
2、測功機的選擇要不但要滿足轉速、轉矩、功率三個主要技術指標，還要看看是不是符合測試的具體要求，一般電機都需要測試空載轉速、空載損耗、堵轉轉矩等參數，也是需要著重考慮的！
3、在測功機的選擇時，最好電機所有的測試數據都在測功機性能參數的30%~90%之間。因為測功機在這個區間的測試精度是最有保證的,主要分三個部分：測功機機械部分、轉速轉矩感測器精度範圍、轉速轉矩功率測量儀顯示精度。
4、通常用到的測功機主要有以下的分類：磁滯測功機、磁粉測功機、異步測功機（電力測功機）、渦流測功機及不太常用的測功機（永磁同步電機、伺服電機等）。
測功機按能達到的轉速高低排序為：渦流測功機、異步測功機、磁滯測功機、磁粉測功機；
（1）渦流測功機、異步測功機不能將電機或電動工具做到堵轉，但其轉速上限卻很高，通常20000~30000RPM；轉矩也可以做到很大。
（2）磁滯測功機轉速一般為20000轉以下，但其可以做到堵轉，不過功率不太大；轉矩一般為20Nm以下。
（3）磁粉測功機的轉速較低，通常1500~5000RPM，但轉矩可以做大，電機也可以做到堵轉。
5、通常異步測功機不需要水冷卻，僅風冷即可；渦流測功機、磁滯測功機、磁粉測功機則需要水冷和風冷同時進行，也有些小功率的磁滯測功機不需要水冷也能滿足測試要求；測功機在使用過程中，一定要開啟冷卻功能。
二、測功機系統配置
1、配套設備：
（1）簡易配置：電參數（單相、三相、直流）、測功機控制儀、測功機、夾具
（2）完整配置：測功機動態控制儀、測功機控制儀、單三相直流電參數儀、交流變頻電源/直流電源、夾具、工控機顯示器、控制操作台
2、產品詳細配置清單：
測功機（磁滯、磁粉、電渦流、電力）
直流電參數測量儀（用於直流場合）
單相交流電參數（用於單相場合）
三相電參數測量儀（用於三相場合）
測功機控制器（測量轉矩轉速功率）
測功機動態控制器（測試電機非穩定區）
測功機底腳支架（測試平台）
轉矩感測器（壓力應變式）
轉速感測器（光電式）
大功率直流穩壓穩流電源（直流電機使用）
電機夾具
電機聯軸器
操作控制櫃（分立式或臥式）
可程式控制器（PLC）
測試軟體
通訊線及數據採集卡
工控機顯示器
量臂砝碼（標定使用）
風冷系統
水冷系統
說明書、保修卡、合格證、光碟
3、配置功能介紹：
（1）配置一：電機性能測試儀、測功機、夾具
功能描述：手動調節負載，負載可以從空載到負載連續可調，可以測試電機的轉速、轉矩、輸出功率。
（2）配置二：功率計（直流、單相、三相）、測功機控制儀、測功機、夾具
功能描述：手動調節負載，負載可以從空載到負載連續可調，可以測試電機的電壓、電流、輸入功率、轉速、轉矩、輸出功率、效率。
（3）配置三：變頻電源/直流穩壓電源、工控機顯示器、控制操作台、測試軟體、印表機、測功機動態控制儀、電機性能測試儀、直流電參數儀、夾具。（可以預留功能或者可以根據客戶要求定製功能）
功能描述：手動/自動調節負載，負載可以從空載到負載連續可調，可以測試電機的電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率。微機自動記錄和保存數據，並且根據測試數據自動分析電機性能進行曲線繪製和擬合，更加真實的測量電機性能，可以列印報表。
三、測功機系統功能介紹：
1．主要性能:
（1）測試數據均數字顯示並可送到微機，採樣、畫曲線和列印；
（2）採用高精度負載感測器；穩定性好，使用壽命長等特點；
（3）整機靈敏度高，負載轉矩穩定性和測試重複性好；
（4）僅調節勵磁電流便可控制負載的大小；
（5）軟體操作簡單易學，並可實現手動、自動、定點等測試方式；
（6）電量測試儀具有多檔量程（自動切換）滿足大功率電機和小功率電機的測試；
（7）三維調節台可方便安裝電機，實現快速裝夾。（供選擇）
2、系統功能:
(1)可以電腦上控制電機的開關操作；
(2)系統具有手動、自動測試方式（此方式可不聯接電腦操作）全部過程可在控制柜上的顯示控制儀上實現；數據可鎖存,以便手工記錄；
(3)系統具有自動測試方式：即負載根據設定自動載入，掃描電機從空載到堵轉（或設定值）的特性曲線；
(4)系統具有定點測試方式：即電機運行後，負載自動調節到設定值，並在設定值處穩定運行；
(5)測試結果：電機測試數據以報表或曲線的方式顯示，可列印保存，方便下次打開查詢曲線，曲線坐標參數（橫坐標及縱坐標）可修整
(6)額定扭矩實驗精度：±0.5%；轉速精度±0.2%；
(7)測功範圍:0.01Nm-10000Nm(客戶可根據自己的電機功率大小,選擇量程合適的測功機)
