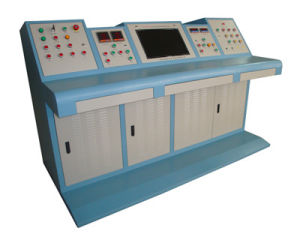

電機綜合試驗台

電機綜合試驗台

電機綜合試驗台適用於各種電動機(交流電機,直流電機)各主要電氣性能的出廠檢測和考核試驗(如絕緣試驗、直流試驗、空載損耗試驗、負載損耗試驗、堵轉試驗等),使用安全,試驗的主要項目,採用彩色顯示器,操作全中文提示,實現了對試驗全過程的實時監控。通過軟體實現對試驗的控制和資料的運算、分析、處理、顯示、列印及存儲,使系統功能淵源超過一般儀器的簡單組合,特別是在結果保存、波形存儲、同步測量、試驗報告生成、系統的擴張性、多功能等方面體現的優越性是傳統手動試驗台無法比擬的。

電機綜合試驗台

產品簡介

科學技術的發展對電機性能和質量指標提出了越來越高的要求,電機測試技術的發展與電機工業的發展是密切相關的。電機試驗是對電機裝配質量及技術性能綜合評價的重要環節,是電機製造和生產的重要工序。傳統的試驗設備和方法由於操作時間長,需觀測的儀器多,人工讀取測試數據和進行數據分析、計算,在一定程度上影響了電機試驗的質量和精度。隨著目前電機設計水平、工藝水平的進一步提升,以及電機原材料的性能不斷提高,電機的性能和質量指標有了很大的提高。因此,對電機測試技術的要求也日益提高。
近年來,隨著科技水平的進步,提高電機試驗測試效率、降低操作人員勞動強度、提高測試精度和試驗質量勢在必行,而由於測試理論的豐富、測試手段的進步、從來設備精度的提高以及自動化測試系統和電子計算機在測試中的廣泛套用,電機的測試技術也確實有了突飛猛進的發展。

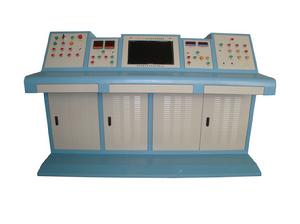

電機綜合試驗台電機綜合試驗台

電機試驗是利用儀器、儀表及相關設備,按照相關的規定,對電機製造過程中的半成品和成品,或以電機為主體的配套產品的電氣性能、力學性能、安全性能及可靠性等技術指標進行的檢驗。通過這些檢驗,可以全部或部分的反映被試電機的相關性能數據,用這些數據,可以判斷被試電機是否符合設計要求、品質的優劣以及改進的目標和方向。電機試驗及檢測是電機研究、生產和維修過程中不可缺少的重要環節。因此,對於從事電機研究、生產或維修的單位來說,具備一套符合要求的電機試驗檢測設備是非常有必要的。
HSXM-690S全自動電機綜合試驗台採用了先進的虛擬儀器技術,把計算機強大的計算能力和儀器設備的硬體測量、控制能力結合在一起,通過軟體實現對試驗的控制和資料的運算、分析、處理、顯示、列印及存儲,使系統功能淵源超過一般儀器的簡單組合,特別是在結果保存、波形存儲、同步測量、試驗報告生成、系統的擴張性、多功能等方面體現的優越性是傳統手動試驗台無法比擬的。
整系統全自動化、全微機化、高效率化,防誤操作安全功能設計。WINDODWS中文界面操作,自動採集測量數據,自動計算結果,自動生成出廠試驗報告並列印輸出,測量控制系統採用PLC編程控制,特別適用於對產品要求較高和批量檢測試驗的場合。

產品別稱

電機試驗台、電機試驗系統、電機綜合試驗台、電機綜合試驗系統、交流電機綜合試驗台、直流電機綜合試驗台.

產品特性

◆試驗系統的基本組成
試驗系統由試驗電源、動力開關屏櫃、信號感測裝置與功率測量設備、自動化試驗測量單元和控制操作台及交流電機試驗軟體系統、資料庫系統等部分組成。型式試驗中的負載設備可依據用戶要求選用陪試電機(包含直流發電機、交流發電機、繞線型轉子電機)、電渦流測功機、磁粉測功機、磁粉制動器等多種設備,滿足不同電機的型式試驗需要。
◆測量方式:採用微機測量
測量櫃配置電流、電壓感測器,中間環節採用信號調理接口模組,由計算機完成信號採集和測量任務。
◆控制方式:採用汽車級MCU直接控制
採用德國西門子公司汽車級的微型控制器進行聯鎖控制,聯鎖程式可根據用戶的要求定製、修改,控制系統性能穩定、系統可擴展性好。
◆操作方式:手動操作和自動操作方式並存
為避免微機故障時影響試驗工作,採用手動控制(面板按鈕操作)和自動控制(計算機鍵盤/滑鼠操作)並存的方式,不便採用自動控制或微機出現故障,可以採用手動操作進行試驗。
◆試驗數據處理:試驗結果保存工控機或伺服器內
微機試驗台配置國內外知名品牌原裝工業計算機,自動試驗的結果數據直接保存在試驗工控機硬碟中,手動測量的數據可由人工輸入到試驗軟體界面,再保存在存儲器內,提供本機資料庫功能,可以進行試驗數據的本機查詢訪問,設計有試驗報告自動生成功能並提供輸出列印功能(配置惠普多功能雷射印表機)。

技術參數

◆設計原則
以可靠性、安全性、經濟性、實用性、可操作性、可維護性為設計原則,同時兼顧到先進性。
◆適用範圍
滿足額定電壓380V、660V、1140V、3300V、6000V、10000V;額定功率1~15000kW,三相異步電動機的出廠及檢修試驗。
◆運行條件
◇中央控制室額定工作溫度+20℃,允許變化範圍0℃~45℃,空氣相對濕度不超過85%。
◇中央控制室遠離電磁場干擾與機械振動,避免腐蝕性氣體的侵蝕。
◇屏櫃區、設備區環境溫度為-5℃~+45℃,空氣相對濕度在+40℃時不超過80%,在+25℃時不超過85%。
◇空氣中不得有過量的塵埃、酸、鹽、腐蝕及爆炸性氣體。
◇安裝海拔不超過1000m。
◆測試項目
用戶可根據自身要求,選擇如下試驗項目:
◇環境溫度測量
◇絕緣電阻測量
◇直流電阻測量(計算三相電阻不平衡度)
◇工頻耐壓試驗
◇匝間耐壓試驗
◇空載試驗(計算三相電流不平衡度)
◇堵轉試驗
◇載入試驗
◇效率試驗
◇溫升試驗。
系統完成電壓測量、電流測量、功率因數測量、有功率測量、無功功率測量,效率測量、頻率測量、輸出轉矩、輸出轉速、輸出功率、溫升等的測量和計算。
◆主要技術參數:
◇空載,堵轉、載入試驗、溫升:
電流測量精度:0.2%FS±3d
電壓測量精度:0.2%FS±3d
功率測量精度:0.5%FS±3d
電流不平衡度計算:0.1%FS±3d
溫度測量精度:0.5%±2d
轉速測量精度:0.2%FS±3d
扭矩測量精度:0.2%FS±3d
◇工頻耐壓試驗:
高壓電壓:0~30000V可調
高壓電流:0~3000mA
耐壓時間:0~9999S
◇匝間衝擊耐壓試驗
電壓峰值:<30000V,可調
波前時間:<0.5us,可調
◇絕緣電阻測量
測量範圍:<1000MΩ
測量精度:5%FS±5d
◇直流電阻測量:
測量電流:<10A
測量電阻:0~200Ω
最小解析度:1uΩ
電阻不平衡度計算:0.1%FS±3d
測量精度:0.2%FS±3d
