電影經緯儀

電影經緯儀

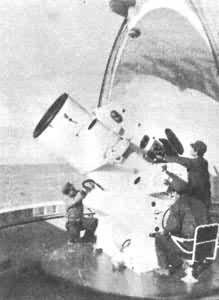

電影經緯儀是指跟蹤測量飛行器飛行軌跡的光學測量儀器。它是電影攝影機與經緯儀相結合的儀器，能測量目標的方位角和俯仰角，主要用於飛機、火箭和太空飛行器軌跡測量和起飛、著陸與飛行實況記錄。聯合位在地球不同洲的無線電望遠鏡所組成的天文觀測儀器，基線的長度有數千公里長。 （圖示國際甚長基線射電干涉儀網分布）　解析度比射電望遠鏡更高的接收和研究天體射電波的射電干涉測量技術的新設備﹐英文縮寫是VLBI﹐但由於測量方法的發展﹐VLBI目前更主要的是指甚長基線干涉測量法(very long baseline interferometry)﹐它的主要特點是﹕採用原子鐘控制的高穩定度的獨立本振系統和磁帶記錄裝置﹔由兩個或兩個以上的天線分別在同一時刻接收同一射電源的信號﹐各自記錄在磁帶上﹔然後把磁帶一起送到處理機中﹐進行相關運算﹐求出觀測值。這種干涉測量方法的優點是基線長度原則上不受限制﹐可長達幾千公里﹐因而極大地提高了解析度。

簡介

電影經緯儀採用地平式跟蹤架，它由基座、跟蹤驅動部和照準部組成。照準部繞垂直軸水平旋轉。照準架上裝有目標攝影系統（光學系統和攝影機）和瞄準望遠鏡，可繞水平軸俯仰轉動。在水平軸和垂直軸上分別裝有度盤或軸角編碼器，它們是測角的基準，指示光軸的空間指向。攝影機由時間統一系統控制工作，將目標影像、十字絲、俯仰和方位編碼器的角度值、時間和其他附加信息記錄在膠片上。十字絲代表光軸位置，目標偏離光軸的位置為跟蹤誤差，由事後判讀膠片得到。將編碼器的角度值加上跟蹤誤差，便得到目標相對於經緯儀的方位角和俯仰角。為了確定目標的空間位置，需要使用兩台或多台儀器交會測量。新型的電影經緯儀都配有雷射測距系統，可同時測量目標的角度、距離，可以單台定位。電影經緯儀通過跟蹤系統對飛行目標跟蹤攝影。跟蹤方式有半自動、自動和引導跟蹤（包括雷達、計算機引導下的隨動跟蹤）。電影經緯儀的結構簡單,測量精度高,並能記錄目標影像，但不能全天候工作。隨著電視、紅外、雷射跟蹤測量技術和微處理機技術在電影經緯儀上的套用，新型光電經緯儀已能實現自動跟蹤和實時輸出測量數據。電影經緯儀大都在陸地固定站上使用，安裝在塔台上的圓頂保護罩內，但也可用車載、船載或機載方式機動使用
