直流電度表

直流電度表- 功能綜述

直流電度表是專為直流屏、太陽能供電、移動電信基站、捷運等套用場合而設計的，該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用於本地顯示，又能與工控設備、計算機連線，組成測控系統。儀表可具有RS-485通訊接口，採用Modbus-RTU協定，可與各種組態系統兼容，從而把前端採集到的直流電參量實時傳送給系統數據中心。

直流電度表- 產品圖片

直流電度表

直流電度表- 產品選型

產品選型

直流電度表 -技術參數

1.測量：正反向直流電能，直流電流，直流電壓，直流功率
2.精度：≤±0.5%
3.測量範圍： 電流：0~10Adc(超出10A需要外附分流器),電壓:0~700Vdc
4.電能：0.00Wh~99999Wh;0.00KWh~99999KWh超出最大計量範圍自動清零
5.顯示：正五位LED數碼管顯示，量程自動轉換，小數點自動移位
6.輸出：RS485通訊接口（Modbus-RTU）協定
7.工作電源：DC12V,DC24V,DC48V,DC110V,DC220V等。

直流電度表 -外形尺寸

外形尺寸

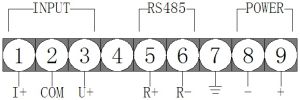

直流電度表 - 接線方式

接線方式
