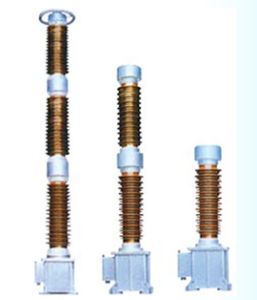

電容式電壓互感器
電容式電壓互感器是由串聯電容器抽取電壓,再經變壓器變壓作為表計、繼電保護等的電壓源的電壓互感器，電容式電壓互感器還可以將載波頻率耦合到輸電線用於長途通信、遠方測量、選擇性的線路高頻保護、遙控、電傳打字等。因此和常規的電磁式電壓互感器相比，電容式電壓互感器器除可防止因電壓互感器鐵芯飽和引起鐵磁諧振外，在經濟和安全上還有很多優越之處。
電容式電壓互感器主要由電容分壓器和中壓變壓器組成。電容分壓器由瓷套和裝在其中的若干串聯電容器組成，瓷套內充滿保持0.1MPa正壓的絕緣油，並用鋼製波紋管平衡不同環境以保持油壓，電容分壓可用作耦合電容器連線載波裝置。中壓變壓器由裝在密封油箱內的變壓器，補償電抗器和阻尼裝置組成，油箱頂部的空間充氮。一次繞組分為主繞組和微調繞組，一次側和一次繞組間串聯一個低損耗電抗器。由於電容式電壓互感器的非線性阻抗和固有的電容有時會在電容式電壓互感器內引起鐵磁諧振，因而用阻尼裝置抑制諧振，阻尼裝置由電阻和電抗器組成，跨接在二次繞組上，正常情況下阻尼裝置有很高的阻抗，當鐵磁諧振引起過電壓，在中壓變壓器受到影響前，電抗器已經飽和了只剩電阻負載，使振盪能量很快被降低。
常見異常的判斷
（1）二次電壓波動。二次連線鬆動，分壓器低壓端子未接地或未接載波線圈；如果阻尼器是速飽和電抗器，則有可能是參數配合不當。
（2）二次電壓低。二次連線不良，電磁單元故障或電容單元C2損壞。
（3）二次電壓高。電容單元C1損壞，分壓電容接地端未接地。
（4）電磁單元油位過高。下節電容單元漏油或電磁單元進水。
（5）投運時有異音。電磁單元中電抗器或中壓變阻器螺栓鬆動。
