一、產品概述

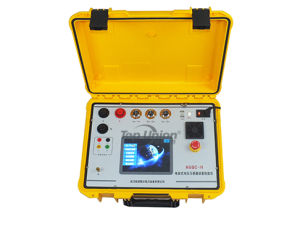

對電容式電壓互感器（以下簡稱CVT）進行誤差校驗時大多採用串聯或者並聯諧振升壓的方法，測試接線複雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。HGQC-H電容式電壓互感器現場校驗儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單台設備即可滿足現場電容式電壓互感器誤差的測量。可以覆蓋35kV/100V、35kV/√3/100V/√3、110kV/100V、110kV/√3/100V/√3、220kV/100V以及220kV/√3/100V/√3、500kV/100V以及500kV/√3/100V/√3變比的電力電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采有了一些新的技術。包括異頻電源技術、通用平台技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。
HGQC-H電容式電壓互感器低校高現場測試儀根據CVT等效電路，採用異頻測量、低壓外推、仿真負荷等測量技術；該儀器吸收了計算機、高精度信號感測器、數位訊號處理、高穩定變頻電源等技術，在較低的電壓下測量CVT誤差，測量誤差完全滿足國家規程規定的精度要求。
二、產品特點
1、無需升壓源、標準互感器、負荷箱，即可實現現場測試CVT的比差、角差，測試結果完全滿足國家互感器檢定規程。
2、具有極性、變比、接線檢查功能。
3.可以對溫度和濕度進行測量，使用戶隨時了解現場的工作環境。
4.單台測試儀即可完成對CVT誤差的測量。
5.具有測試速度快、處理信息量多和存儲容量大的特點。
6.測試儀採用了變頻技術、數位化處理，現場抗干擾能力強。
7.測試過程最大電壓不超過3kV，並採取各種保護措施，確保人身安全及設備安全、可靠。
8.測試過程操作簡單。
三、產品參數
1.環境條件：
溫度：（5~40）°C相對濕度：<80%（25°C）
海撥高度：<2500m電源頻率：50±0.5Hz
2.被測電壓互感器類型：電容式電壓互感器
3．誤差測量準確度：0.05%
4．分壓比測量準確度：0.5%
5.內部標準電壓互感器部分：
a、變比範圍：
35kV/100V、35kV/√3/100V/√3
66kV/100V、66kV/√3/100V/√3
110kV/100V、110kV/√3/100V/√3
220kV/100V、220kV/√3/100V/√3
500kV/100V、500kV/√3/100V/√3
b、準確度等級：0.02%
6．外形尺寸（mm）：460´360´210
7．重量（Kg）:25.0
