原理
電容傳聲器結構分類
1、從工作原理上分：
炭精粒式
動圈式
駐極體式（以下介紹以駐極體式為主）
壓電式
2、從方向性上，可分為全向，單向，雙向（又稱為消噪式）
3、從極化方式上分，振膜式,背極式,前極式
從結構上分又可以分為柵極點焊式,柵極壓接式,極環連線式等
4、從對外連線方式分
普通焊點式：L型
帶PIN腳式：P型
同心圓式：S型

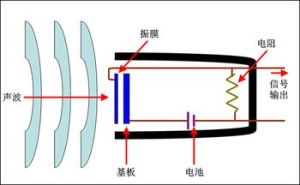

結構
1、防塵網：
保護傳聲器，防止灰塵落到振膜上，防止外部物體刺破振膜，還有短時間的防水作用。
2、外殼：
整個傳聲器的支撐件，其它件封裝在外殼之中，是傳聲器的接地點，還可以起到電磁禁止的作用。
3、振膜：
是一個聲-電轉換的主要零件，是一個繃緊的特氟窿塑膠薄膜粘在一個金屬薄圓環上,薄膜和金屬環接觸的一面鍍有一層很薄的金屬層,薄膜可以充有電荷，也是組成一個可變電容的一個電極板，而且是可以振動的極板。
4、墊片：
支撐電容兩極板之間的距離，留有間隙，為振膜振動提供一個空間，從而改變電容量。
5、極板：
電容的另一個電極，並且連線到了FET的G極上。
6、極環：
連線極板和FET的G極，並且起到支撐作用。
7、腔體：
固定極板和極環，從而防止極板和極環對外殼短路（FET的S，G極短路）。
8、PCB組件：
裝有FET，電容等器件，同時也起到固定其它件的作用。
9、PIN：有的傳聲器在PCB上帶有PIN，可以通過PIN和其他PCB焊接在一起,起連線作用。
供電方式

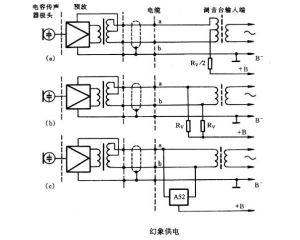

幻象供電圖中a是利用調音台的輸人變壓器初級中心抽頭饋人幻象電源。
圖中b是利用兩隻電阻組成人工中心抽頭饋人幻象電源。
圖中c使用的供電電壓可在12V～52V之間任選，輸出電流可在3mA以內隨意調節。
對駐極體電容式傳聲器進行供電時則不需要極化電壓，只需向預放大器供電即可。由於這個供電電壓只需1.5V～3V，故現代駐極體電容式傳聲器大多數都採用1～2節5號電池裝人駐極體電容傳聲器的手柄中或底座中進行供電的簡便方法。
主要技術指標
1、消耗電流：即傳聲器的工作電流
主要是FET在VSG=0時的電流，根據FET的分檔，可以作成不同工作電流的傳聲器。但是對於工作電壓低負載電阻大的情況下,對於工作電流就有嚴格的要求VS=VSD+ID*RLID=(VS-VSD)/RL
式中IDFET在VSG等於零時的電流
RL為負載電阻
VSD,即FET的S和D之間的電壓降
VS為標準工作電壓
總的要求100μA〈IDS〈500μA
2、靈敏度：單位聲壓強下所能產生電壓大小的能力。
單位：V/Pa或dBV/Pa有的公司使用是dBV/μBa
-40dBV/Pa=-60dBV/μBa
0dBV/Pa=V/Pa
聲壓強Pa=1N/m2
3、輸出阻抗：基本相當於負載電阻RL-30[%]之間。
4、方向性
發展趨勢
1、小型化微型化
2、低噪聲型，主要為一些要求低噪聲的設備使用,如助聽器及低噪聲要求的
3、低功耗型，要求工作電流〈50μA的,主要為電池供電的設備使用
4、高靈敏度的，帶有IC放大作用的(大約增益15dB)
5、數位化，傳聲器內部帶有A/D轉換作用的數位化輸出。
6、能耐回流焊的電容傳聲器，因為電容傳聲器的內部的關鍵部件是一個塑膠薄膜，它不能耐高溫,因此現在的電容傳聲器都不能耐波峰焊和回流焊,選用特殊的材料研製能耐回流焊的電容傳聲器，將進一步擴大駐極體MIC的套用範圍
7、二氧化矽電容傳聲器，是另一類型的電容傳聲器，它和傳統的電容傳聲器完全不同，它是由半導體技術製作的，它不但可以耐波峰焊和回流焊,而且熱穩定性很好，是很有發展前途的一種產品，但目前價格較高。
