電子電路圖

用導線將電源、開關（電鍵）、用電器、電流表、電壓表等連線起來組成電路，再按照統一的符號將它們表示出來，這樣繪製出的就叫做電路圖。電子電路圖又稱作電路圖或電路原理圖，它是一種反映電子產品和電子設備中各元器件的電氣連線情況的圖紙。它是一種工程語言，可幫助人們儘快熟悉電子設備的電路結構及工作原理。因此看懂電路圖是學習電子技術的一項重要內容，是進行電子製作或修理的前提，也是電子技術愛好者必須掌撐的基本技能。

電子電路圖的作用：

電子電路圖是人們為了研究和工程的需要，用約定的符號繪製的一種表示電路結構的圖形。通過電路圖可以知道實際電路的情況。這樣，我們在分析電路時，就不必把實物翻來覆去地琢磨，而只要拿著一張圖紙就可以了；在設計電路時，也可以從容地在紙上或電腦上進行，確認完善後再進行實際安裝，通過調試、改進，直至成功；而現在，我們更可以套用先進的計算機軟體來進行電路的輔助設計，甚至進行虛擬的電路實驗，大大提高了工作效率。

電子電路圖的分類

電子電路圖一般有原理圖、方框圖、裝配圖和印板圖等

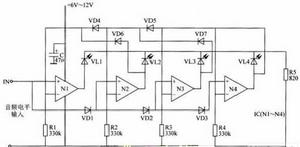

(一)原理圖 圖，又被叫做“電原理圖”。這種圖，由於它直接體現了電子電路的結構和工作原理，所以一般用

在設計、分析電路中。分析電路時，通過識別圖紙上所畫的各種電路元件符號，以及它們之間的連線方式，就可以了解電路的實際工作時 原理圖就是用來體現電子電路的工作原理的一種電路情況。

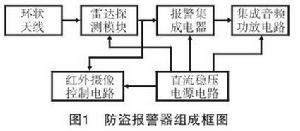

(二)方框圖(框圖) 方框圖是一種用方框和連線來表示電路工作原理和構

成概況的電路圖。從根本上說，這也是一種原理圖，不過在這種圖紙中，除了方框和連線，幾乎就沒有別的符號了。它和上面的原理圖主要的區別就在於原理圖上詳細地繪製了電路的全部的元器件和它們的連線方式，而方框圖只是簡單地將電路按照功能劃分為幾個部分，將每一個部分描繪成一個方框，在方框中加上簡單的文字說明，在方框間用連線（有時用帶箭頭的連線）說明各個方框之間的關係。所以方框圖只能用來體現電路的大致工作原理，而原理圖除了詳細地表明電路的工作原理之外，還可以用來作為採集元件、製作電路的依據。

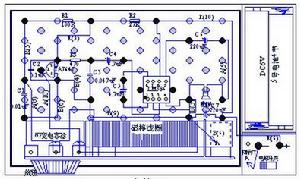

(三)裝配圖 它是為了進行電路裝配而採用的一種圖紙，圖上的符號往往是電路元件的實物的外形圖。我們只

要照著圖上畫的樣子，依樣畫葫蘆地把一些電路元器件連線起來就能夠完成電路的裝配。這種電路圖一般是供初學者使用的。 裝配圖根據裝配模板的不同而各不一樣，大多數作為電子產品的場合，用的都是下面要介紹的印刷線路板，所以印板圖是裝配圖的主要形式。 在初學電子知識時，為了能早一點接觸電子技術，我們選用了螺孔板作為基本的安裝模板，因此安裝圖也就變成另一種模式。
(四)印板圖 印板圖的全名是“印刷電路板圖”或“印刷線路板圖”，它和裝配圖其實屬於同一類的電路圖，都是供裝配實際電路使用的。 印刷電路板是在一塊絕緣板上先覆上一層金屬箔，再將電路不需要的金屬箔腐蝕

掉，剩下的部分金屬箔作為電路元器件之間的連線線，然後將電路中的元器件安裝在這塊絕緣板上，利用板上剩餘的金屬箔作為元器件之間導電的連線，完成電路的連線。由於這種電路板的一面或兩面覆的金屬是銅皮，所以印刷電路板又叫“覆銅板”。印板圖的元件分布往往和原理圖中大不一樣。這主要是因為，在印刷電路板的設計中，主要考慮所有元件的分布和連線是否合理，要考慮元件體積、散熱、抗干擾、抗耦合等等諸多因素，綜合這些因素設計出來的印刷電路板，從外觀看很難和原理圖完全一致；而實際上卻能更好地實現電路的功能。 隨著科技發展，現在印刷線路板的製作技術已經有了很大的發展；除了單面板、雙面板外，還有多面板，已經大量運用到日常生活、工業生產、國防建設、航天事業等許多領域。 在上面介紹的四種形式的電路圖中，電原理圖是最常用也是最重要的，能夠看懂原理圖，也就基本掌握了電路的原理，繪製方框圖，設計裝配圖、印板圖這都比較容易了。掌握了原理圖，進行電器的維修、設計，也是十分方便的。因此，關鍵是掌握原理圖。

電子電路圖的構成：

電路圖主要由元件符號、連線、結點、注釋四大部分組成。 元件符號表示實際電路中的元件，它的形狀與實際的元件不一定相似，甚至完全不一樣。但是它一般都表示出了元件的特點，而且引腳的數目都和實際元件保持一致。 連線表示的是實際電路中的導線，在原理圖中雖然是一根線，但在常用的印刷電路板中往往不是線而是各種形狀的銅箔塊，就像收音機原理圖中的許多連線在印刷電路板圖中並不一定都是線形的，也可以是一定形狀的銅膜。 結點表示幾個元件引腳或幾條導線之間相互的連線關係。所有和結點相連的元件引腳、導線，不論數目多少，都是導通的。 注釋在電路圖中是十分重要的，電路圖中所有的文字都可以歸入注釋—類。細看以上各圖就會發現，在電路圖的各個地方都有注釋存在，它們被用來說明元件的型號、名稱等等。

畫電子電路圖的軟體有哪些？

PROTEL是一款經典的電路圖繪製軟體，當然其他的還有Protel DXP，Pads、Pcad、Orcad,powerlogic,allegro,Mentor,powerpcb等等.
