簡介
以表示某一儀器部件間的相對位置和功能的圖解——亦稱“框圖”。方框內表示各獨立部分的性能、作用等，方框之間用線連線起來，表示各部分之間的相互關係。簡稱框圖。也叫方塊圖。
識圖方法

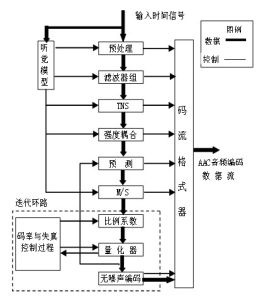

方框圖（1）從整機電路方框圖中可以了解到整機電路的組成和各部分單元電路之間的相互關係。
（2）在整機電路方框圖中，通常在各個單元電路之間用帶有箭頭的連線進行連線，通過圖中的這些箭頭方向，還可以了解到信號在整機各單元電路之間的傳輸途徑等。
（3）有些機器的整機電路方框圖比較複雜，有的用一張方框圖表示整機電路結構情況，有的則將整機電路方框圖分成幾張。
（4）並不是所有的整機電路在圖冊資料中都給出整機電路的方框圖，但是同類型的整機電路其整機電路方框圖基本上是相似的，所以利用這一點，可以藉助於其他整機電路方框圖了解同類型整機電路組成等情況。
（5）整機電路方框圖不僅是分析整機電路工作原理的有用資料，更是故障檢修中邏輯推理、建立正確檢修思路的依據。
