簡介

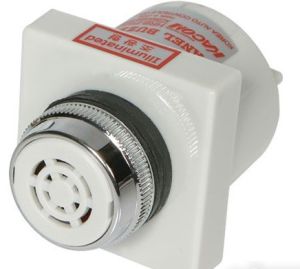

此圖所示是一種電子蜂鳴器電子式蜂鳴器一般由簡單的電子電路和壓電式喇叭構成，其中的簡單電路由少量電子元器件組成，壓電式喇叭則是由壓電陶瓷片與助音腔組成的。由於與壓電式喇叭配用的電路形式不同，組成蜂嗚器的類型也不同。據此，常將電子式蜂鳴器分為電子蜂鳴器和音樂蜂鳴器兩種。
1．電子蜂鳴器的結構M82C53-5
電子蜂鳴器其實是壓電喇叭與簡單電路組成的振盪器，能發出一種頻率固定的聲音。電子蜂鳴器的電路結構各種各樣，但都很簡單。
它實際是由變壓器T、電阻器R1和R2、三極體VT、開關Sl和S2、電源E、電容C及壓電喇叭BL組成一個簡單的自激振盪電路。
變壓器T可選用收音機的輸入變壓器，三極體可選用S9013型。變壓器具有耦合信號的作用，三極體具有放大作用，它們是振盪電路的核心元件。R1為三極體的偏置電阻，R2和C組成信號正反饋電路，Sl為常開微動開關，S2為常閉電源開關。開關S2閉合接通電源
E後，若再按一下開關Sl，這個電路就開始振盪工作，產生一種音頻信號。音頻信號就通過變壓器次級加到壓電喇叭BL上，這樣就能發出一種頻率固定的聲音來。這種聲音如同蜜蜂嗚叫，故稱為蜂鳴器。又因為它是由電子電路組成的，所以稱為電子蜂鳴器。
蜂鳴器觸發工作後，蜂鳴聲將一直保持，不再與S1的開合有關。只有按一下開關S2關斷電源，蜂鳴聲才停止。將全部元件裝入機殼中，就成為如圖13-1(b)所示的電子蜂鳴器。
2．音樂蜂鳴器的結構
音樂蜂鳴器結構也很簡單，主要由音樂積體電路IC、電阻器R1和R2、開關S、放大三極體VT、電源E及壓電陶瓷喇叭BL組成，如圖13-4所示。實際上，音樂積體電路CW9300可以直接驅動壓電陶瓷喇叭發音，只要將喇叭兩根引線分別焊接到積體電路④號和⑤號電極上即可。這時電阻R2和三極體VT就可取消，這樣就使音樂蜂鳴器的電路結構更簡單了。
區別
音樂蜂嗚器與電子蜂鳴器的區別如下。
(1)電子蜂嗚器由分立元件組成，音樂蜂鳴器的核心元件是音樂積體電路（將分立元件集合在一起封裝）。
(2)當按下電子蜂嗚器的開關S之後，音樂積體電路能驅動壓電陶瓷片發出音樂聲來。電子蜂鳴器只發頻率單一的蜂嗚聲，而音樂蜂鳴器則能發出閱耳的音樂聲。因此將這類蜂鳴器稱為音樂蜂鳴器。
