電壓跟隨器

電壓跟隨器是指輸出電壓與輸入電壓是相同的，就是說，電壓跟隨器的電壓放大倍數恆小於且接近1。電壓跟隨器具有輸入阻抗高、輸出阻抗低的特點。電壓跟隨器的輸入阻抗高、輸出阻抗低特點，可以極端一點去理解，當輸入阻抗很高時，就相當於對前級電路開路；當輸出阻抗很低時，對後級電路就相當於一個恆壓源，即輸出電壓不受後級電路阻抗影響。電壓跟隨器起緩衝、隔離、提高帶載能力的作用。電壓跟隨器常用作中間級，以“隔離”前後級之間的影響，此時稱之為緩衝級。

電路圖

電壓跟隨器

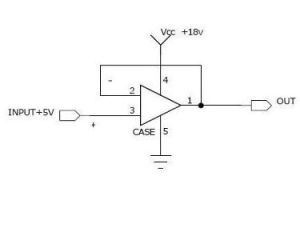

電壓跟隨器的電路圖如右圖所示：

電壓跟隨的作用

電壓跟隨器起緩衝、隔離、提高帶載能力的作用。

共集電路的輸入高阻抗，輸出低阻抗的特性，使得它在電路中可以起到阻抗匹配的作用，能夠使得後一級的放大電路更好的工作。舉一個套用的典型例子：電吉他的信號輸出屬於高阻，接入錄音設備或者音箱時，在音色處理電路之前加入電壓跟隨器，會使得阻抗匹配，音色更加完美。很多電吉他效果器的輸入部分設計都用到了這個電路。

電壓隔離器輸出電壓近似輸入電壓幅度，並對前級電路呈高阻狀態，對後級電路呈低阻狀態，因而對前後級電路起到“隔離”作用。

電壓跟隨器常用作中間級，以“隔離”前後級之間的影響，此時稱之為緩衝級。基本原理還是利用它的輸入阻抗高和輸出阻抗低之特點。

電壓跟隨器的輸入阻抗高、輸出阻抗低特點，可以極端一點去理解，當輸入阻抗很高時，就相當於對前級電路開路；當輸出阻抗很低時，對後級電路就相當於一個恆壓源，即輸出電壓不受後級電路阻抗影響。一個對前級電路相當於開路，輸出電壓又不受後級阻抗影響的電路當然具備隔離作用，使前、後級電路之間互不影響。
