介紹

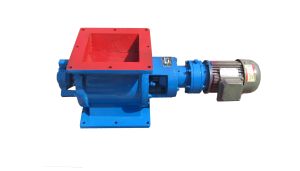

電動卸灰閥分為常溫型和高溫型由電機和齒差行星減速器或針綸擺線減速機與轉龍式卸料器三部分組成,共有兩個系列60種規格,進出口法蘭的為A型圓形的為B型,電動卸灰閥一般採用鑄造或是碳鋼板焊接製成,是除塵設備和其他設備卸灰卸料的主要設備之一。用途
電動卸灰閥廣泛用於電廠、煤場、礦山等輸送機的分路卸料。工作原理
電動卸灰閥是由帶有數個葉片的轉子在圓筒形機殼內鏇轉,從上部料斗落入的物料,充塞在葉片間的空格內,隨葉片的鏇轉而卸出。本閥可採用鑄鐵、鑄鋼、不鏽鋼、鈦鋼等多種材質,法蘭口可為方形或圓形等多種結構形式,滿足用戶不同需求。電動卸灰閥又分為普通型,耐高溫型,耐壓型三大類。特點
(1)節能顯著(2)卸料乾淨更優於其他任何卸料器。
(3)犁頭具有自動鎖緊機構及電動推桿具有雙向保險系統,使工作可靠、平穩、靈活。
(4)膠帶磨損量小,延長了膠帶輸送機的使用壽命。
常用參數
型號 | A | B | C | E | F | M | H | h | ∮ |
YJD02 型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
YJD04 型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
YJD06 型 | 300 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
YJD08 型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 18 | 11 |
YJD10 型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
YJD12 型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 13 |
YJD14 型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
YJD16 型 | 400 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
YJD18 型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
YJD20 型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
YJD26 型 | 500 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
YJD30 型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
