產品概述

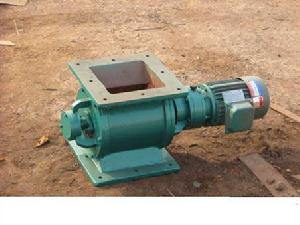

卸灰閥 [卸料器]是除塵設備排灰、送風和其它設備給料的主要設備,適用於粉狀物料和顆料狀物料。為環保、冶金、化工、糧食、食品、電力等工業部門廣泛套用。產品特點
1、結構緊湊,造型美觀,使用方便。2、運轉平穩,噪音低。
3、由於軸承、齒箱離開殼體一段距離,對於高溫、潤滑都有較大改善。
4、本廠也可按用戶要求設計製造。(支架聯軸器皮帶鏈條傳動)
5、本產品採用00號減速機專用潤滑脂,請定期檢查,加油。
組成及分類
卸灰閥(星型卸料器)由電機、齒差行星減速器(X)或針綸擺線減速機(Z)與轉龍式卸料器三部分組成[1]。電動卸灰閥共有兩個系列,60種規格。進出口法蘭的為A型,圓形的為B型。普通型電動卸灰閥:可以用在80度以下及常溫的通常物料上,可以連續均勻向輸料管內供料,而在系統和分離收塵部,電動卸灰閥可以作為卸料器功能。
耐壓型電動卸灰閥:它採用封閉型轉子,可以廣泛用在吸送式、壓送式氣流輸送系統和負壓輸送設備上,電動卸灰閥可以保證輸送管內的氣流壓力不泄漏,能夠安全的輸送和收結物料,所以電動卸灰閥在這方面稱為萬鎖氣器,它不但可以耐壓,同時兼備普通型功能。
耐高溫型電動卸灰閥:根據物料輸送和下料口的溫升不同因為溫質對機體膨脹有影響,以及對軸承和油封系統不利,設計了耐高溫型電動卸灰閥外裝式結構關風機,它把運轉部分與物料接觸的箱體部分分離開來,可以安全的把軸承運轉和油封系統不受交溫影響而正常工作,電動卸灰閥不但耐高溫,還可以針對由於吸溫性物料和金屬性粉末的輸送和接受,具有很好的效果因為這類物體有穿透性,穿透油封裝置物料直入軸承,導致運轉不受而損壞機械,正是有外裝的特點,電動卸灰閥不會和物料接觸。
卸灰閥是除塵設備排灰、送風和其它設備給料的主要設備,適用於粉狀物料和顆料狀物料。為環保、冶金、化工、糧食、食品等工業部門廣泛套用。
本機特點:
1、結構緊湊,造型美觀,使用方便。
2、運轉平穩,噪音低。
3、由於軸承、齒箱離開殼體一段距離,對於高溫、潤滑都有較大改善。
4、本廠也可按用戶要求設計製造。(支架聯軸器皮帶鏈條傳動)
5、本產品採用00號減速機專用潤滑脂,請定期檢查,加油。
卸灰閥的組成及分類
卸灰閥(星型卸料器)由電機、齒差行星減速器(X)或針綸擺線減速機(Z)與轉龍式卸料器三部分組成。電動卸灰閥共有兩個系列,60種規格。進出口法蘭的為A型,圓形的為B型。
普通型電動卸灰閥:可以用在80度以下及常溫的通常物料上,可以連續均勻向輸料管內供料,而在系統和分離收塵部,電動卸灰閥可以作為卸料器功能。
耐壓型電動卸灰閥:它採用封閉型轉子,可以廣泛用在吸送式、壓送式氣流輸送系統和負壓輸送設備上,電動卸灰閥可以保證輸送管內的氣流壓力不泄漏,能夠安全的輸送和收結物料,所以電動卸灰閥在這方面稱為萬鎖氣器,它不但可以耐壓,同時兼備普通型功能。
耐高溫型電動卸灰閥:根據物料輸送和下料口的溫升不同因為溫質對機體膨脹有影響,以及對軸承和油封系統不利,設計了耐高溫型電動卸灰閥外裝式結構關風機,它把運轉部分與物料接觸的箱體部分分離開來,可以安全的把軸承運轉和油封系統不受交溫影響而正常工作,電動卸灰閥不但耐高溫,還可以針對由於吸溫性物料和金屬性粉末的輸送和接受,具有很好的效果因為這類物體有穿透性,穿透油封裝置物料直入軸承,導致運轉不受而損壞機械,正是有外裝的特點,電動卸灰閥不會和物料接觸。
卸灰閥的型號分為YJD-A 方口和YJD-B 圓口。
主要技術參數:
型號 Type | 每轉體積 Volume/ Rotation | 減速電機型號 (Speed-down motor model) | 轉速 (Rew) | 工作溫度 (Work temperature) | 重量 (Weight) | 安裝聯接尺寸 Installation Dimension | ||||||||
KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
2型 | 2立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
4型 | 4立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
6型 | 6立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
8型 | 8立升/轉 | XLD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
10型 | 10立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
12型 | 12立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
14型 | 14立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
16型 | 16立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
18型 | 18立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
20型 | 20立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
26型 | 26立升/轉 | XLD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 1260 | 8-Φ18 |
30型 | 30立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
40型 | 40立升/轉 | XLD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
60型 | 60立升/轉 | XLD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
80型 | 80立升/轉 | XLD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
100型 | 100立升/轉 | XLD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
250型 | 250立升/轉 | XLD6-59-5.5 | 24 | ≤280 | 1100 | 1060×900 | 960×800 | 860×700 | 1000 | 2050 | 22-Φ20 |
