電動三片式球閥

電動三片式球閥（內螺紋連線球閥）及對焊連線球閥分為整體式（一片式）、兩段式及三段式。 閥座採用彈性密封結構，密封可靠，啟閉輕鬆。 閥桿採用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被衝出。

概述：

電動三片式球閥是一種（球體）繞垂直於通道軸旋轉90°的閥門，其由角行程電子式電動執行器和O型閥

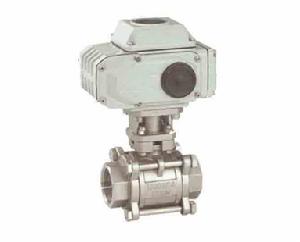

電動三片式球閥

結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。電動三片式球閥（內螺紋連線球閥）及對焊連線球閥適用於PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用於截斷或接通管路中的介質。選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸等多種介質。

特點：

電動三片式球閥（內螺紋連線球閥）及對焊連線球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造採用台灣引進的先進工藝，結構合理、造型美觀。閥座採用彈性密封結構，密封可靠，啟閉輕鬆。閥桿採用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被衝出。二片式、三片式球閥連線形式另有對焊（BW）承插焊（SW）,並均可帶國際標準ISO支架平台和鎖定裝置。可設定90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
1．三片式電動球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用於要求零泄漏率的場合。

電動三片式球閥主要零件材料

序號NO.	零件名稱	材質
不鏽鋼	碳鋼
1	閥體	不鏽鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	閥蓋	不鏽鋼CF8M	碳鋼WCB
4	球體	不鏽鋼SS316	不鏽鋼SS304
5	閥桿	不鏽鋼SS316	不鏽鋼SS316
6	螺母	不鏽鋼SS304	FCD45
7	墊圈	不鏽鋼SS304	FCD45
8	手柄套	塑膠	塑膠
9	手柄	不鏽鋼SS304	不鏽鋼SS304
10	閥桿螺母	不鏽鋼SS304	B7
11	墊圈	不鏽鋼SS304	不鏽鋼SS304
12	填料壓蓋螺母	不鏽鋼SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不鏽鋼SS304	B8
