三片式球閥

三片式球閥

三片式球閥和閘閥是同屬一個類型的閥門,區別在它的關閉件是個球體,球體繞閥體中心線作鏇轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。三片式球閥是近年來被廣泛採用的一種新型閥門。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。

優點

三片式球閥具有以下優點:

1. 流體阻力小,其阻力係數與同長度的管段相等。

2. 結構簡單、體積小、重量輕。

3. 緊密可靠,球閥的密封面材料廣泛使用塑膠、密封性好,在真空系統中也已廣泛使用。

4. 操作方便,開閉迅速,從全開到全關只要鏇轉90°,便於遠距離的控制。

5. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

6. 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。

7. 適用範圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可套用。法蘭球閥,法蘭閘閥,刀形閘閥

分類

球閥按結構形式可分

一、浮動球球閥:球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移並緊壓在出口端的密封面上,保證出口端密封。浮動球球閥的結構簡單,密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構,廣泛用於中低壓球閥。

三片式球閥三片式球閥

二、固定球球閥:球閥的球體是固定的,受壓後不產生移動。固定球球閥都帶有浮動閥座,受介質壓力後,閥座產生移動,使密封圈緊壓在球體上,以保證密封。通常在與球體的上、下軸上裝有軸承,操作扭距小,適用於高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度,近年來又出現了油封球閥,既在密封面間壓注特製的潤滑油,以形成一層油膜,即增強了密封性,又減少了操作扭矩,更適用高壓大口徑的球閥。

三、彈性球球閥:球閥的球體是彈性的。球體和閥座密封圈都採用金屬材料製造,密封比壓很大,依靠介質本身的壓力已達不到密封的要求,必須施加外力。這種閥門適用於高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽,而獲得彈性。當關閉通道時,用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先鬆開楔形頭,球體隨之恢復原原形,使球體與閥座之間出現很小的間隙,可以減少密封面的摩擦和操作扭矩。

球閥按其通道位置可分為直通式,三通式和直角式。後兩種球閥用於分配介質與改變介質的流向。

使用

開啟過程

1、在關閉位置,球體受閥桿的[wiki]機械[/wiki]施壓作用,緊壓在閥座上。

2、當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。

3、閥桿繼續提升,並與閥桿螺鏇槽內的導銷相互作用,使球體開始無摩擦地鏇轉。

4、直至到全開位置,閥桿提升到極限位置,球體鏇轉到全開位置。

關閉過程

1、關閉時,順時針鏇轉手輪,閥桿開始下降並使球體離開閥座開始鏇轉。

2、繼續鏇轉手輪,閥桿受到嵌於其上螺鏇槽內的導銷的作用,使閥桿和球體同時鏇轉90°。

3、快要關閉時,球體已在與閥座無接觸的情況下鏇轉了90°。

4、手輪轉動的最後幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。

軌道球閥的結構特點

1、啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。

2、上裝式結構。對裝在管道上的閥門可直接線上檢查與維修,能有效減少裝置停車,降低成本。

3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

4、低扭矩設計。特殊結構設計的閥桿,只需配一個小手輪閥門就能輕鬆啟閉。

5、楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。

6、密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。

相關說明

Q11F片式球閥和法蘭閘閥是同屬一個類型的閥門,球體繞閥體中心線作鏇轉來達到開啟或關閉的一種閥門。在管路中主要用來做切斷、分配和改變介質的流動方向。【一片式球閥】【二片式球閥】【三片式球閥】是近年來被廣泛採用的一種新型閥門,此閥一般水平安裝。

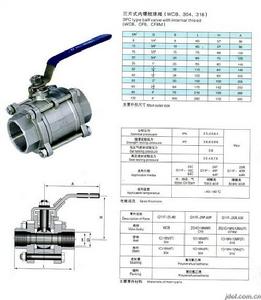

【一】三片式球閥技術參數:

①公稱壓力:1.6-6.4MPa

②適用穩定範圍:-20~232℃~350℃

③適用介質:水、油、氣及某些腐蝕性液體(W。O。G)

④螺紋類型:G。NPT。BSPT。BSP。DI259/2999
