用途
該產品可靈活方便地滿足電力系統自動化測試中心對電網調度自動化系統中的主站系統、廠站系統數據的專業化測試和分析要求，並能進行實時數據的輸入輸出、實時數據的處理、規約解析、模擬電網事故下的數據雪崩試驗、模擬遙測突變、保存通信報文、交換控制調節報文、偵聽報文內容等功能的測試，為主站、廠站系統功能和性能指標進行專業測試評估，可廣泛地套用在電力自動化系統或設備的工程安裝、系統驗收、日常維護、排查故障，有效保障電力自動化系統安全、可靠地運行。
特點

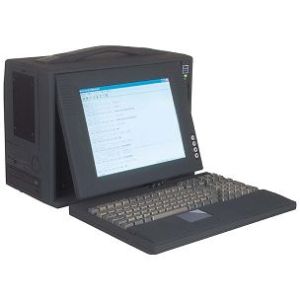

根據電力用戶實際套用的需求，為中國電力自動化系統用戶量身定製； 攜帶型方式，堅固型結構，工業級設計，符合電力系統現場操作； 儀表內置雙FSK模擬接口，無需外配電力MODEM，即可實現上下行模擬數據報文同時監測； 獨特的網路數據捕獲功能，可實時在TCP/UDP網路上進行主站、廠站信息數據的捕獲； 強大的報文解析功能，讓用戶十分清楚地對數據報文進行解讀、查閱； 多種報表自動生成，測試數據使用WORD工具生成測試報表，支持統計數據報表，遙控遙調測試報表，變化遙信測試報表； 支持目前電力系統常用規約，並可十分方便地進行規約擴展，滿足用戶新增規約分析的需求，有效保護用戶的投資。
功能
1. 模擬主站
支持遙測、模擬輸出量、遙信、數字輸出量、輸入SOE、輸出SOE、電度等參量的人工置數； 遙控操作模擬，供對各變電所進行模擬遙控操作，可單個/批量/順序遙控測試及保護命令測試；
支持包括遙測原值、遙測工程值、模擬輸出量原值、模擬輸出量工程值、遙信、數字輸出量、輸入SOE、輸出SOE、電度原值、電度工程值、離線遙信值和定值等實時數據顯示；
遠動報文顯示，可交替啟動/停止遠動報文的顯示，交替進入調試狀態/正常狀態，在調試狀態下，使用快捷鍵可單步執行報文事故模擬；
人工傳送命令，通信報文導入，模擬主站數據、參數清零。
2. 模擬從站
廠站類型、錯誤條件、錯誤規則和事件等錯誤數據模擬；
雪崩事故模擬，模擬電網事故狀態下數據雪崩和主站系統設計數據極限容量、用於測試、分析系統在極限狀態下處理能力和性能；
事故遙信變位模擬；
支持包括遙測、模擬輸出量、遙信、數字輸出量、輸入SOE、輸出SOE、電度、定值等參量的人工置數；
子站實時數據信息顯示，包括遙測原值、遙測工程值、模擬輸出量原值、模擬輸出量工程值、遙信、數字輸出量、輸入SOE、輸出SOE、電度原值、電度工程值、離線遙信值和定值等信息顯示；
子站連線埠報文分析，規約互動過程顯示/停止；
遙測量模擬、模擬輸出量模擬、遙信量模擬、電度量模擬RTU使能；
人工傳送命令，通訊報文導入，模擬子站數據、參數清零。
3. 報文監測、解析
報文監測，以原始代碼形式對通信連線埠報文進行監視，接收上行、下行報文，並輔以通信接口信息、精確報文收發時間等信息，方便對歷史記錄調用查詢；
規約分析，可以進入規約調試狀態，可以單步執行一條指令、多條指令，也可按一定次序批量執行多條指令，方便用戶調試規約；
報文分析功能，以純中文方式逐行、逐位元組透徹解析報文，並檢驗對錯；
導入\導出報文，可以將以前記錄的報文重新導入（包括上行報文和/或下行報文），報文檔案可以以文本方式存儲，方便離線處理分析；
通過調入監測記錄數據，再現通信全過程。
4. 網路數據捕捉
可任意監視網路上（包括本地主機接口和遠程主機接口）的TCP/UDP通訊，並解釋出對應的規約數據，顯示報文、變化數據、全數據等；
網路捕獲報文，並可按規約進行解釋；
支持遙測原值、遙測工程值、模擬輸出量原值、模擬輸出量工程值、遙信、數字輸出量、輸入SOE、輸出SOE、電度原值、電度工程值、離線遙信值和定值網路線上捕獲。
5. GPS、RTU對時
自動對時：按規定時間間隔自動對時；
人工對時：需要時人工對時一次。
6. 資料庫管理
支持報文顯示、存儲及導入導出功能；
記錄回放，真實重現通信數據記錄過程，重現採集的數據斷面；
取點方案自定義：支持遙測、模擬輸出量、遙信、數字輸出量、電度等取點方案自定義；
根據測試結果，自動生成測試報告；
統計信息列印，可以將測試過程的相關統計信息以報表形式列印出來；
配置檔案信息輸出，將配置檔案信息輸出到文本檔案中，以便於使用；
支持多達20多種數據類型記錄選擇功能；
記錄儀數據查找，根據條件搜尋記錄儀所記錄數據，方便對其進行深入研究。
7. 其他功能
可定義、保存和裝載測試方案，實際測試可根據預定的方案自動完成；
遠程維護和控制，可使用區域網路內的任意一台機器對本分析儀進行維護和控制；
測試信息輸入和保存，可將本次測試的相關信息進行輸入和保存。
RS-232/V.24接口 10M/100M乙太網接口
