簡介
電伴熱帶自限式電伴熱帶兩根導電芯之間分布著起加熱作用的半導體高分子材料，其外部由高分子內護套、合金禁止網和高分子外護套構成。當有電流通過時，隨著電伴熱帶溫度升高，電纜電阻同時升高。其結果是電伴熱帶的輸出功率隨著其溫度的升高而降低。由於伴熱功率隨電伴熱帶上各處的溫度變化，加熱的半導體芯材表現為一個與加熱溫度高/低變化趨勢相反的可變溫度電阻。自限式電伴熱帶即使重疊也不會過熱。無需特別的設計，自限式電伴熱帶可以在現場任意剪下其工作長度以精確對應管道的實際鋪設長度，無需特殊工具，安裝極為簡便。

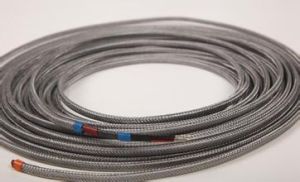

電纜結構
電伴熱帶2、導電塑膠層:普通PTC、阻燃PTC、含氟PTC
3、絕緣層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料
4、禁止層:鍍錫軟圓銅線，覆蓋密度80%
5、護套層:改良性聚烯烴、阻燃聚烯烴、含氟聚烯烴、全氟材料
3、施工溫度：最低：-5℃
4、熱穩定性：由15℃至99℃間來回循環300次後，電纜發熱量維持在90%以上。
5、彎曲半徑：20℃室溫時為25.4mm-30℃低溫時為35.0mm
6、絕緣電阻：電纜長度100m，環境溫度75℃時，用2,500VDC搖表搖試1分鐘，絕緣電阻(導線與禁止間)最小值為120MΩ。
7、起動電流（10℃）每米0.4A
8、安裝使用請參閱部份注意事項
9、最大使用長度：不超過100米

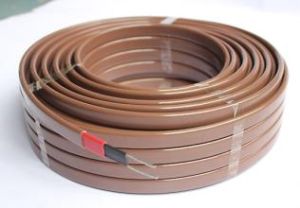

結構分類
電伴熱帶根據高分子PTC材料的組成不同，自控溫加熱電纜分為低溫型和高溫型兩類。
市場上常見的有以聚烯烴為基材的65℃溫度等級的加熱電纜和以含氟材料為基材的110℃和150℃加熱電纜。此處的溫度等級定義為加熱電纜所能有效套用的最高環境溫度(MAXIMUMPIPEMAINTENANCETEMPERATURE)。也可以理解為電纜能夠長期穩定套用並產生有效加熱功率輸出的最高環境溫度，超過規定溫度等級，一方面由於電阻增高，電纜本身的輸出功率很小，實際加熱效率很低。另一方面，長期的超溫使用，使電纜性能如：PTC特性，加熱功率等劣化或衰減，會降低電纜的使用壽命和運行可靠性。但短期間斷地暴露於超過溫度等極的溫度環境，也是可以的。因此，除上述溫度等級外，自控溫加熱電線，還有另一個溫度等級。如對於65℃溫度等級的電纜，該溫度等級為85℃，對於110℃溫度等級的電纜，為130℃，而對於150℃電纜，則為230℃。然而此時的電纜有效輸出功率已接近於零。
由於相關文獻資料太少，許多人對於自控溫加熱電纜的溫度等級有著錯誤的理解，認為它是指加熱電纜的最高表面溫度，因此，出現了45.65,85和105℃溫度等級聚烯烴加熱的說法。而實際上，由於電纜的輸出功率與環境溫度有關，而電纜的表面溫度與測試時的環境溫度，保溫狀態都有密切聯繫。因此，用表面溫度來定義自控溫加熱電纜的溫度等級是不科學，也是不準確的。我們需要記住的是，對於以聚烯烴為基材的加熱電纜其最高連續使用溫度應不超過65℃。
按輸出功率分類
自控溫加熱電纜的輸出功率是指在環境溫度為攝氏10度條件下，單位長度電纜的輸出功率。按加熱功率輸出分類，自控溫加熱電纜有高中低三種類型。一般而言，加熱功率小於35瓦/米的為低功率加熱電纜；加熱功率大於35瓦/米而小於70瓦/米的為中功率加熱電纜；而加熱大於65瓦/米的為高功率加熱電纜。
按套用場所分類
通用型加熱電纜：是指由銅導線，高分子PTC材料和單層阻燃護套所組成的加熱電纜。主要套用於一般場合下的管網的加熱或伴熱。防爆增強型加熱電纜：是在通用型電纜的外層再複合一層金屬網，這種結構電纜可有效消除靜電和抵禦外來機械碰境。主要套用於具有防爆要求的場所。
防腐防爆增強型電纜：這種結構的電纜是在防爆增強型加熱電纜的金屬網外層，再複合上一層含氟材料。具有這種結構的加熱電纜可有效地防止和抵禦靜電，機械碰撞和各種腐蝕性介質。主要套用於環境惡劣或有易燃易爆物品的場所。
按電纜用途分類
普通型加熱電纜：這是一種二芯結構的加熱電纜。由兩根平行金屬導線外敷高分子PTC材料和阻燃護套材料或金屬網和氟材料護套所構成。由於受導體直徑和沿長電壓降的影響，這種電纜的連線使用長度一般不超過200米。
超長型加熱電纜：這是一種特殊結構的五芯或六芯加熱電纜。除由高分子PTC材料包敷的兩根平行導線外，同方向還另布3-5根帶絕緣護套的金屬導線，外加金屬鎧裝。用於傳送電能。這種特殊的結構，使電纜的最長連續使用長度不可超過1100米，因而可套用於輸油輸氣道的伴熱和油田井下伴熱。
安全型加熱電纜：這則一種三芯加熱電纜。在電纜中，在阻燃護套內沿長度方向另布一根監視電線。監視電線可隨時把沿線的輸出功率異常變化，過電流情況，局部損傷等信息及時傳送到中央控制室，便於及時了解沿線加熱情況，保證電纜的安全可靠運行。
按適用電壓分類
低電壓型：是指適用電壓範圍在12-36V之間的加熱電纜。這類電纜一般加熱功率較低，連續使用長度不超過10米。使用時需嚴格遵守電壓要求，否則，可導致電纜著火等意外事故。套用範圍主要為民用保健品及車船用加熱坐椅等。
中電壓型：是指適用電壓在100-660V之間的加熱電纜。我們一般所說的自控溫加熱電纜均指這一類電纜。在實際套用中，120和250V電纜可互換，但120V加熱電纜的最大連續使用長度通常為240V的一半。這類電纜的連續套用長度通常不超過200米。
高壓型電纜：是指適用電壓在380-650V之間的加熱電纜。它們主要為前面所提及的5-6芯加熱電纜。連續套用長度通常大於500米。

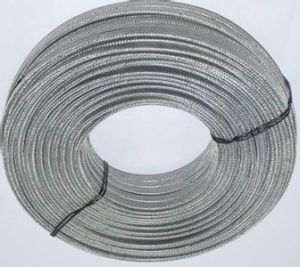

工作原理
電伴熱帶電伴熱帶由納米導電碳粒和兩根平行母線外加絕緣層構成，由於這種平行結構，所以鳩茲牌電伴熱線均可以在現場被切割成任何長度，採用兩通或三通接線盒連線。
在每根伴熱線內，母線之間的電路數隨溫度的影響而變化，當伴熱帶周圍的溫度變冷時，導電塑膠產生微分子的收縮而使碳粒連線形成電路，電流經過這些電路，使伴熱帶發熱。
當溫度升高時，導電塑膠產生微分子的膨脹，碳粒漸漸分開，引起電路終端，電阻上升，伴熱帶會自動減少功率輸出。
當溫度變冷時，塑膠又恢復到微分子收縮狀態，碳粒相應連線起來，形成電路，伴熱帶發熱功率又自動上升。
自限溫伴熱帶具有其他伴熱設備所沒有的好處，它控制的溫度不會過高亦不會過低，因為溫度是自動調節的。
使用說明
電伴熱帶在鋪設時切忌不要強壓力衝擊，很容易破壞帶內的材質結構，如果帶內的材質什麼的已經發生了變化，不僅是很大的影響了它的工作效率還容易產生災難。電伴熱帶切忌不要多重的摺疊，尤其是摺疊的直徑大於帶直徑的六倍，很容易使得帶內結構巨變，產生無法預料的災害。在電伴熱帶的附近不要放置容易產生電火花的東西，有些廠家在周圍放置很多電焊材質，很容易灼燒帶表面的絕緣層，產生意想不到的麻煩。電伴熱帶有最大的長度限制和其他要求，使用時要仔細地閱讀要求細則，避免低級錯誤產生的災難。
在日常使用時因為電伴熱帶長期置於空氣中，很容易產生潮濕和積水的現象，在使用一段時間後排查工作也顯得尤為重要。有些不易察覺的地方，表皮有破損，人力必須仔細地勘察，這也要求工人的細心，所以電伴熱帶在日常生活中也應該很注意一些小的地方。
起火原因
電伴熱帶末端起火
電伴熱帶的安裝分為設備外壁敷設電伴熱，首尾端接線盒部分配電系統以及外保溫層。今天，電伴熱小編將簡要分析一下電伴熱帶的哪些要點安裝會造成末端起火。
電熱帶的末端需要使用專用終端接線盒或者熱縮套管進行密封，因電熱帶的結構問題，兩根平行母線已然形成內部迴路，故安裝時首端兩根導線直接連線電源零火線即可形成一條完整的迴路，電伴熱帶末端的起火原因主要會有以下幾點：
1、尾端為密封段，在安裝過程中需要安裝尾端接線盒做密封，嚴禁電熱帶尾部外漏不安裝接線盒，尾端受潮後，容易引起短路，起火。
2、安裝尾端接線盒時，應該將外護套剝去，將禁止層剝離，嚴禁電熱帶禁止層接入尾端接線盒，禁止網如接入接線盒，會造成電路接地，在接地保護接觸不好的狀態下，容易產生電火花，引發起火現象，
3、尾端絕緣層熱脹冷縮，露出導電部分，在雨雪天氣潮濕環境下，引起漏電起火。
4、使用吸水性絕緣膠布，導致尾端潮濕，引發漏電起火。
電伴熱帶中部起火
電伴熱為恆溫加熱器，在安裝過程中要按照規定的施工規範安裝施工，非則會因為安裝不當，造成安全隱患，導致使用過程中出現短線，漏電，起火等安全事故。
電伴熱帶中部起火原因分析如下：
1、電伴熱帶在安裝過程中，未對電熱帶做成品保護，踩踏，拖拽，拉扯，扭曲電熱帶，造成電熱帶內部線芯變形受損，一般施工場合都比較雜亂，即使是堅韌的氟塑膠外套型電熱帶在不注意的情況下，也會被輕易割裂。長時間大功率高溫工作的狀態下受損的線芯發熱不均勻，局部溫度過高，引發起火。
2、電熱帶外護套受損，帶電的線芯外漏，在雨雪天氣潮濕環境下線芯引起短路。
3、保溫層未做防水處理，雨雪天氣保溫層侵水，使得伴熱帶部分線路處於低溫或潮濕狀態下並以較大的輸出功率工作，電熱帶局部電量超負荷，衰減率不均勻，局部電流過大造成內部起火短路，產生電火花。
產品參數
| 品名 | 型 號 | 標稱功率（ W/m .10 ℃ ） | 最高維持溫度 （ ℃ ） | 最高承受溫度（ ℃ ） | 最高表面溫度（ ℃ ） | 最低安裝溫度（ ℃ ） |
| 低溫通用型電伴熱帶 | DXW/DWK | 10-35 | ≤70 | 105 | ≤80 | -40 |
| 低溫寬型電伴熱帶 | DXKW/DWKC | 10-35 | ≤70 | 105 | ≤80 | -40 |
| 中溫通用型電伴熱帶 | ZXW/ZWK | 15-45 | ≤105 | 135 | ≤110 | -40 |
| 中溫寬型電伴熱帶 | ZXKW/ZWKC | 15-45 | ≤105 | 135 | ≤110 | -40 |
| 高溫通用型電伴熱帶 | GXW/WEK | 25-70 | ≤135 | 155 | ≤140 | -40 |
| 高溫寬型電伴熱帶 | GXKW/GWKC | 25-70 | ≤135 | 155 | ≤140 | -40 |
| 採暖用自控溫電伴熱帶 | CNXW/TXLP | 10-25 | ≤70 | 105 | ≤80 | -40 |
