電熱帶

電熱帶簡介：

自限溫加熱帶的工作原理和特點

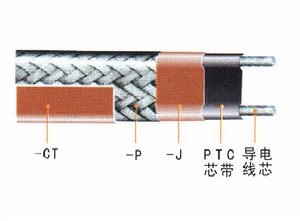

自限溫加熱帶的電熱元件，是在兩根平行金屬母線之間均勻地擠包一層PTC材料製成的芯帶。電纜一端的兩根母線與電源接通時，電流從一根母線橫向流過PTC材料層到達另一根母線，PTC層就是連續並聯在母線之間的電阻發熱體，將電能轉化成熱能，對作業系統進行伴熱保溫。芯帶電阻隨溫度升高增大，到了高阻區，電阻大到幾乎阻斷電流，芯帶溫度便達到高限不再升高卻自動限溫。電纜的輸出功率主要受控於傳熱過程以被加熱體系的溫度。
自限溫加熱帶具有溫度均勻，不會過熱，節約電能，升溫快速，在選用電熱帶的最長使用長度內任意剪斷使用，重疊、交叉等使用。自限溫電熱帶經過輻照可以增加使用壽命和發熱溫度的穩定性.

規格參數：

自控溫電熱帶相應被伴熱體系具有自動調節輸出功率，因此不會因自身發熱而燒毀，卻因實際需要熱 量進行補償，故為新一代節能型恆溫加熱器
* 低溫狀態、快速起動、溫度均勻，因每一局部皆可因其被伴熱處的溫度變化自動調節。

-

* 安裝簡便、維護簡單、全天服務，自動化水平高，運行及維護費用低。
* 安全可靠、用途廣、不污染環境、壽命長。自控溫電熱帶（自調控電伴熱線）廣泛套用於石油、化工、鋼鐵、電力等工業企業的管線、儲罐的伴熱保溫、抗凝、防凍。該電纜適用與普通區、危險區和腐蝕區。 1.電纜結構：內層導電熱塑膠、外層為雙層阻燃聚烯烴並帶有禁止層
2、溫度範圍：最高暴露溫度85℃， 最高表面溫度85℃
最高維持溫度65℃　，最低使用溫度-60℃
3、施工溫度： 最低：-5℃
4、熱穩定性：由10℃至99℃間來回循環300次後， 電纜發熱量維持在90%以上。
5、彎曲半徑：20℃室溫時為25.4mm -30℃低溫時為35.0mm
6、絕緣電阻：電纜長度100m，環境溫度75℃時， 用2,500VDC搖表搖試1分鐘，絕緣電阻(導線與禁止間) 最小值為 120MΩ。
7、起動電流（10℃）每米0.4A
8、安裝使用請參閱部份注意事項

太陽能電熱帶

9、最大使用長度：不超過100米

品名	型 號	標稱功率（ W/m .10 ℃ ）	最高維持溫度 （ ℃ ）	最高承受溫度（ ℃ ）	最高表面溫度（ ℃ ）	最低安裝溫度（ ℃ ）
低溫通用型電熱帶	DXW	10-35	≤70	105	≤80	-40
低溫寬型電熱帶	DXKW	10-35	≤70	105	≤80	-40
中溫通用型電熱帶	ZXW	15-45	≤105	135	≤110	-40
中溫寬型電熱帶	ZXKW	15-45	≤105	135	≤110	-40
高溫通用型電熱帶	GXW	25-70	≤135	155	≤140	-40
高溫寬型電熱帶	GXKW	25-70	≤135	155	≤140	-40
採暖用自控溫電熱帶	CNXW	10-25	≤70	105	≤80	-40

工作原理：

溫控伴熱電纜的電熱元件，是在兩根平行金屬母線之間均勻地擠包一層PTC材料製成的芯帶。電纜一端的兩根母線與電源接通時，電流從一根母線橫向流過PTC材料層到達另一根母線，PTC層就是連續並聯在母線之間的電阻發熱體，將電能轉化成熱能，對作業系統進行伴熱保溫。芯帶電阻隨溫度升高增大，到了高阻區，電阻大到幾乎阻斷電流，芯帶溫度便達到高限不再升高卻自動限溫。電纜的輸出功率主要受控於傳熱過程以被加熱體系的溫度。

安裝注意事項:

1．安裝電熱帶時，不應打硬折或長距離拽拉踩壓。注意防止電熱帶外層絕緣劃破損壞。
2．連線電熱帶時，應注意不能超過電熱帶最大使用長度，電熱帶最大使用長度為100米。
3．常規閘門、法蘭按廠家《設計安裝維護指南》圖例施工。
4．平敷電熱帶的位置應在管道水平下端的位置緊貼管壁保持結合緊密進行施工。
5．纏繞方式按照安裝係數，進行施工。
6．電熱帶縱向套用鋁箔膠帶全程貼上，每間隔500mm-700mm徑向用耐溫膠帶纏繞一周固定，貼上方式先徑向固定後再用鋁箔膠帶全程貼上，確保電熱帶與管道保持緊密結合，外觀平實。
7．電源處及尾端，電熱帶應預留1米，二通、三通接線盒應預留0.5米,其接線盒應固定在管道上。
8. 嚴禁承受溫度低於電熱帶最高表面溫度的電源線與電熱帶混用於一體。
9．若被伴熱體為非金屬體，套用鋁箔膠帶增大接觸面積。
10．嚴禁用金屬絲綁紮電熱帶。
11．法蘭處介質泄露，纏繞電熱帶時應避開其正下方。
12．電熱帶一端接電源，另一端接線芯嚴禁短接。並剪下為“V”型，必須使用配套的封頭嚴密套封，使用禁止層的電熱帶終端處必須將禁止層剝離10公分，以防造成短路。防爆場合，接線後套用矽橡膠密封。
13．安裝一個伴熱點、測量一次絕緣，禁止層必須接地，絕緣電阻值≥20兆歐。
14．絕熱層施工應在電熱帶安裝完畢後，並經中間驗收合格後方可進行。
15．管道外保溫覆蓋後，應再次測量一次絕緣，絕緣電阻≥20兆歐。
16．在絕緣層外應加警標籤一般在顯而易見的位置貼一塊。配件標籤貼在安裝有配件的位置。
17．後備系統,關鍵管道作後備應急用時,每一管道線路都應作獨立線路安裝,並有獨立的供電電源。
18．電熱帶配電系統，應具有過載、短路和漏電保護，負載配接要做到三相負荷平衡。

配電注意：

a:需採用漏電保護器;
b:電源線配接應根據使用電熱帶功率大小選用相應的載面積;
c:電源線應採用國標
