雷射掃描測徑儀

雷射掃描測徑儀,是根據光學的幾何原理,利用雷射對被測物進行掃描轉換成可用輸出信號來測量物體直徑的設備。

百科名片
雷射掃描測徑儀測徑儀的一種,它是根據光學的幾何原理,利用雷射對被測物進行掃描轉換成可用輸出信號來測量物體直徑的設備。

雷射掃描測徑儀概述

測徑儀大至分雷射掃描測徑儀,CCD投影測徑儀,雷射衍射測徑儀,而雷射掃描測徑儀是用得較多的一種。雷射掃描測徑儀是根據光學的幾何原理設計而成,雷射適應性強、安裝使用方便、測量精度高,與計算機技術相結合可達到智慧型控制測量數據,同時有的雷射掃描測徑儀可以通過網路實現遠程控制。雷射掃瞄器的種類很多,在這裡我就不一一介紹了,ZM100雷射掃描測徑儀,是國內較常用的一種雷射測徑儀,它單個感測器獨立工作最大可測59mm的物體直徑,通過多感測器協同工作可測直徑高達500mm,它不僅精度高而且滿足工業生產零件的非接觸測量與控制。

工作原理

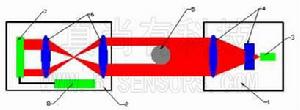

ZM100雷射掃描測徑儀由兩部分構成:發射器1 和接收器2。雷射發光二極體3的光通過光學系統4形成了光幕。被測物體5的陰影圖像通過望遠鏡系統6最終形成線上性CCD陣列7上。信號處理器9計算出它的大小。雷射掃描測徑儀通過線路與計算機連線,可通過與它對應的開發軟體顯示在電腦顯示屏上,測試人員可以通過計算機軟體反映的數據對雷射掃瞄器進行控制。

ZM100雷射掃描測徑儀ZM100雷射掃描測徑儀

套用領域

雷射掃描測徑儀可用於物體尺寸的非接觸測量與控制,如零件高度、邊緣、直徑、線徑、寬度、間隙、內徑、外徑等。有效降低了生產後的單件檢驗成本,並能有效節省原物料的損耗,降低人員需求。隨著科技的發展,測量技術與計算機技術、網際網路技術相結合,測量技術也會向著自動化、智慧型化、簡單化的發展趨勢。

發展前景

近年來,雷射掃描測徑儀市場發展迅速。據報告顯示,中國該行業企業數量從2003年到2009年5年間差不多增加400間企業。經過近幾年的快速發展,世界雷射測徑儀行業已經形成一定的產業規模,相關雷射測徑儀產業也日漸完善,但是國內雷射測徑儀市場還遠未成熟,同發達的歐美國家相比,無論市場規模、產品檔次、品種規格、消費水平等方面都還有相當大的差距。隨著市場經濟的發展,雷射測徑儀技術水平、產品質量的提高,套用領域的不斷擴展,我國的雷射測徑儀將會有巨大的市場需求和發展空間
